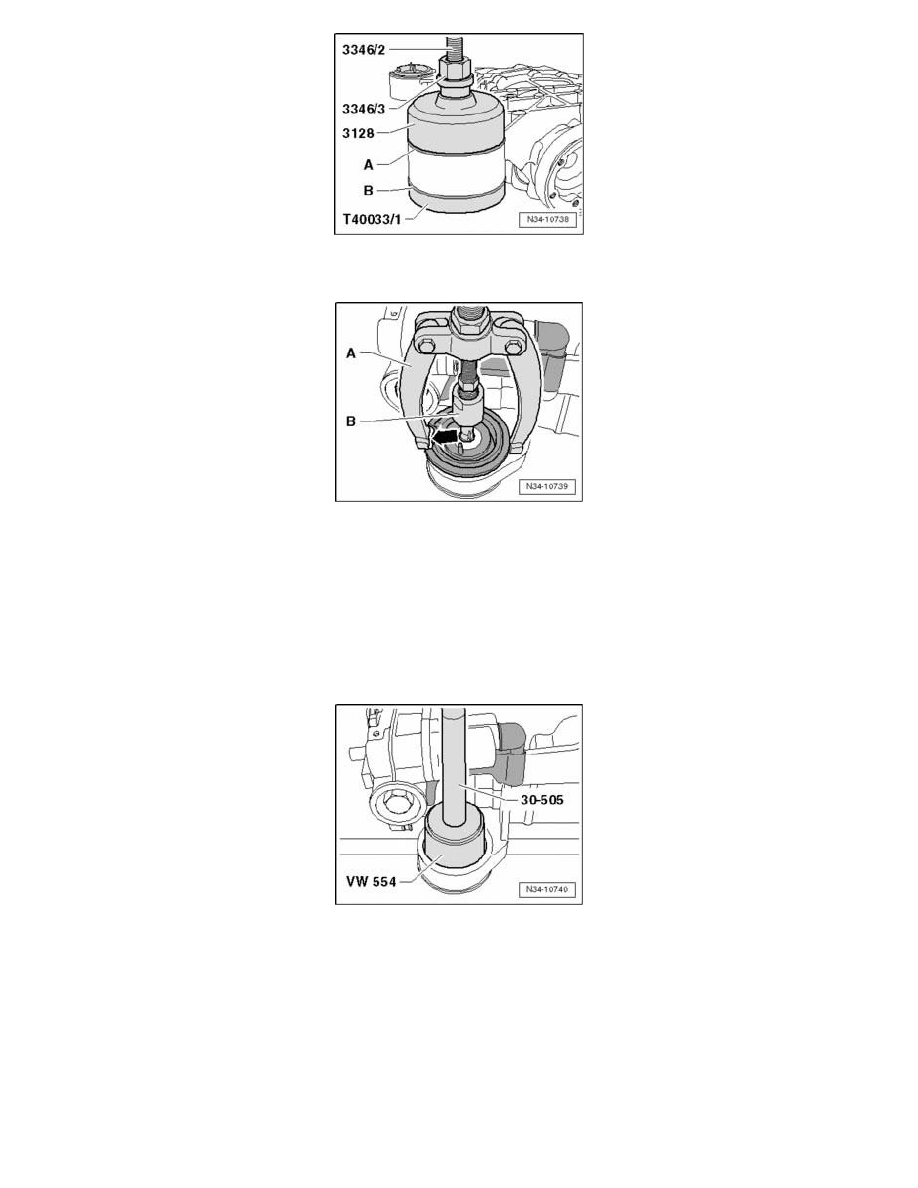

"Upper Rear" -A- and "Lower Rear" -B- Bonded Rubber Bushings, Installing

-

Lay a washer with an internal diameter of 15 mm and an outer diameter of minimum 27 mm on the spindle 3346/2 before it is installed.

"Lower Front" Bonded Rubber Bushing, Removing

-

To prevent oil from leaking out of the final drive in the following step, seal off both vent pipes.

-

Place the final drive with the top down on the workbench and remove the bonded rubber bushing:

A - Support, e.g. Kukko 22/1

B - Internal puller 12 to 16 mm, e.g. Kukko 21/1

-

A piece must be broken out of the bonded rubber bushing collar -arrow- to attach the counter support d.

-

Insert the internal puller in the separating gap between the upper and lower bonded rubber bushings and brace it.

"Upper Front" Bonded Rubber Bushing, Removing

Note: If the bonded rubber bushing will be replaced separately, it can be removed with a counter support, such as the Kukko 22/1 and an internal
puller 12 to 16 mm, such as the Kukko 21/1.
