Wiper Motor: Service and Repair
Wiper Frame With Linkage and Wiper Motor, Removing

Wiper Frame with Linkage and Wiper Motor, Removing

-

Disconnect electrical connection - 1 -.

-

Remove mounting bolts - arrows - and swing wiper arms - 2 - upward and out of vehicle.

Wiper Motor, Removing

-

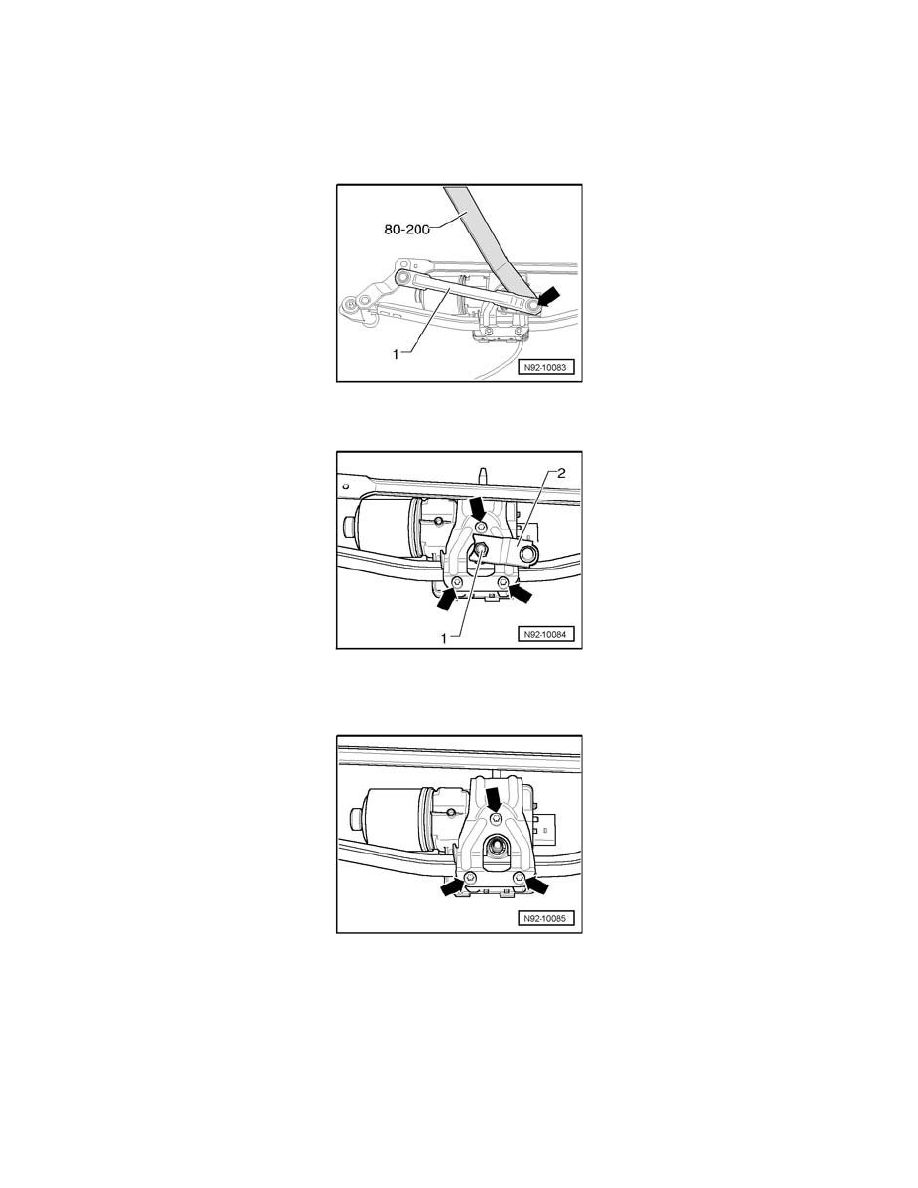

Pry off ball head - arrow - of linkage - 1 - from motor crank using pry lever 80-200.

-

Remove mounting nut - 1 -.

-

Remove motor crank - 2 - from wiper motor shaft.

-

Remove mounting bolts - arrows - and remove wiper motor with control module out wiper frame.

Wiper Motor, Installing

-

Insert wiper motor with control module into wiper frame and secure it with mounting bolts - arrows -.

-

Tighten all threaded connections to the specification.
