Coolant Line/Hose: Diagrams

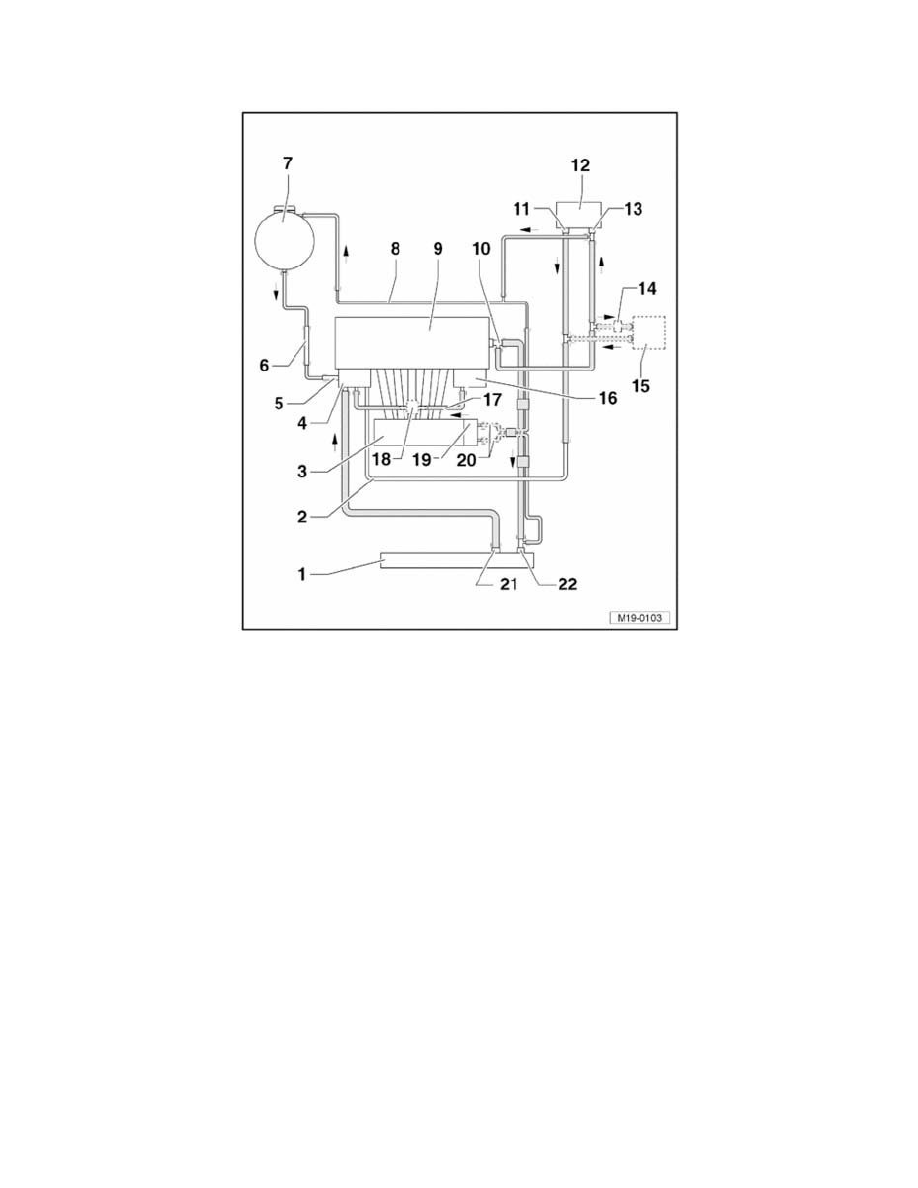

Coolant Hose Connection Diagram

1 - Radiator
^

Replace coolant after replacing

2 - Coolant line
3 - Intake manifold
4 - Coolant Pump and Coolant Thermostat
5 - Front coolant line
^

Secured to bracket for assemblies

6 - Right coolant line
^

Secured to engine mount

7 - Expansion tank
^

With sealing cap

8 - Rear coolant pipe
9 - Cylinder head/cylinder block
^

Replace coolant after replacing

10 - Coolant distribution housing
11 - Quick-release coupling
^

Lower connection

12 - Heater core of heater
^

Replace coolant after replacing

13 - Quick-release coupling
^

Upper connection
