Drive Belt: Diagrams

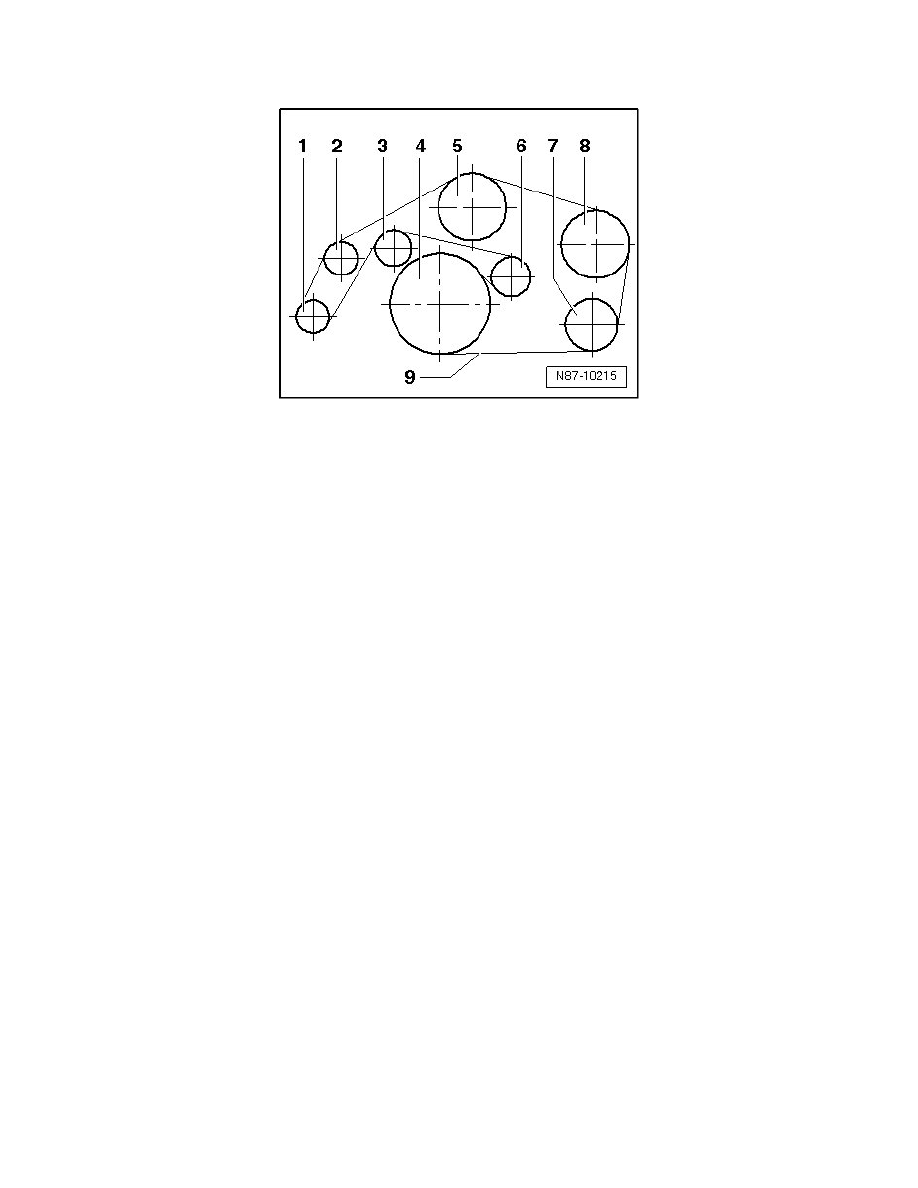

Ribbed Belt Routing, Engine Codes AYH, BKW and BLE

‹› When installing the belt ensure it is correctly seated in the ribbed belt pulley.

1

Ribbed belt pulley - generator

2

Idler roller

3

Idler roller

4

Ribbed belt pulley - crankshaft

5

Ribbed belt pulley - refrigerant pump

6

Tensioning roller

7

Ribbed belt pulley - A/C system compressor

8

Ribbed belt pulley - vane pump for power-assisted steering
