Volvo Workshop Service and Repair Manuals

Air Door Actuator / Motor: Service and Repair
Removal

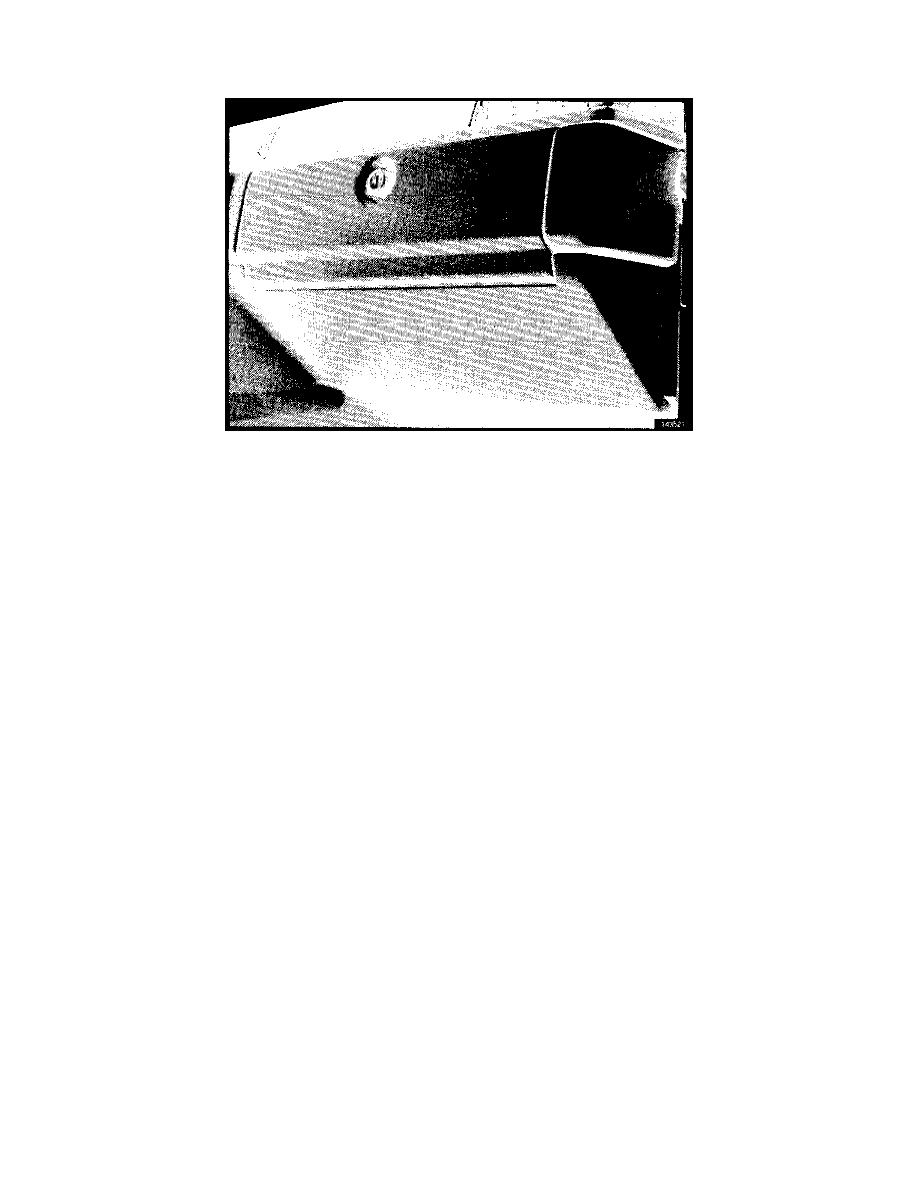

Fresh Air/Recirculation Actuator (Vacuum Motor For Recirculation Shutter)

1. Remove:

-

panel under glove box

-

glove box

-

outer panel vent

-

air duct.

2. Separate recirculation shutter operating arm from vacuum motor.
3. Remove vacuum motor and disconnect vacuum hose.
