Volvo Workshop Service and Repair Manuals

Backup Light Bulb: Service and Repair

Tail Light Cluster, Replacement

Location of the lights

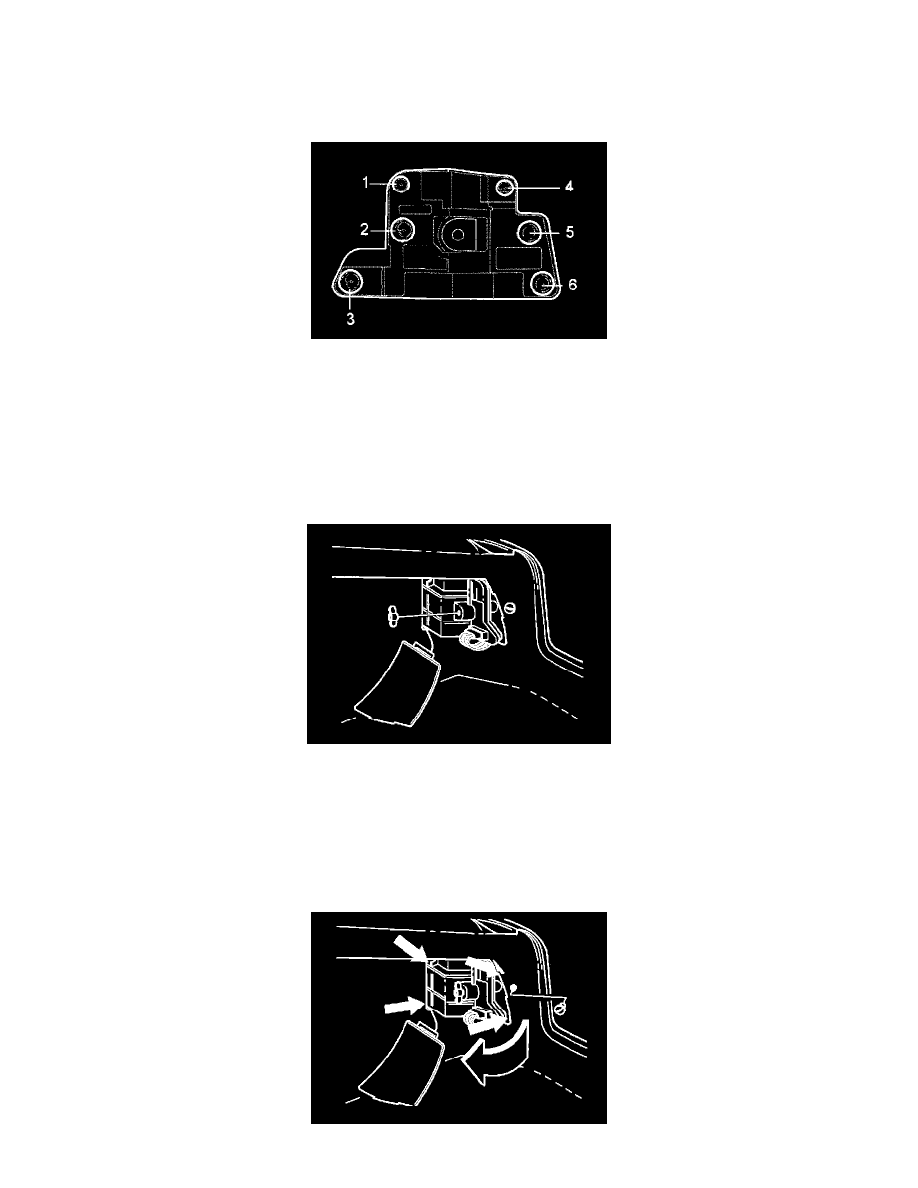

The illustration shows the locations of the lights on the RH side. The LH side is the same but mirror-reversed.

The lights have the following functions:

-

1+4 = Parking light/Tail light

-

2 = Reversing light

-

3 = Fog light, LH side only (LHD cars)

-

5 = Direction indicator

-

6 = Brake light

Tail light, changing bulbs

Ignition off.
Open the cover in front of the tail light.
Undo the wing nut and take out the lamp holder.
Change the defective bulb.
Fit in reverse order.

* Check that all bulbs/lamps are intact and in working order.
