Variable Valve Timing Actuator: Adjustments

Variable Valve timing unit, checking and adjusting

Special Tools:
999 5451
999 5452

Note: This procedure must be carried out with precision as any deviation could generate a fault symptom.

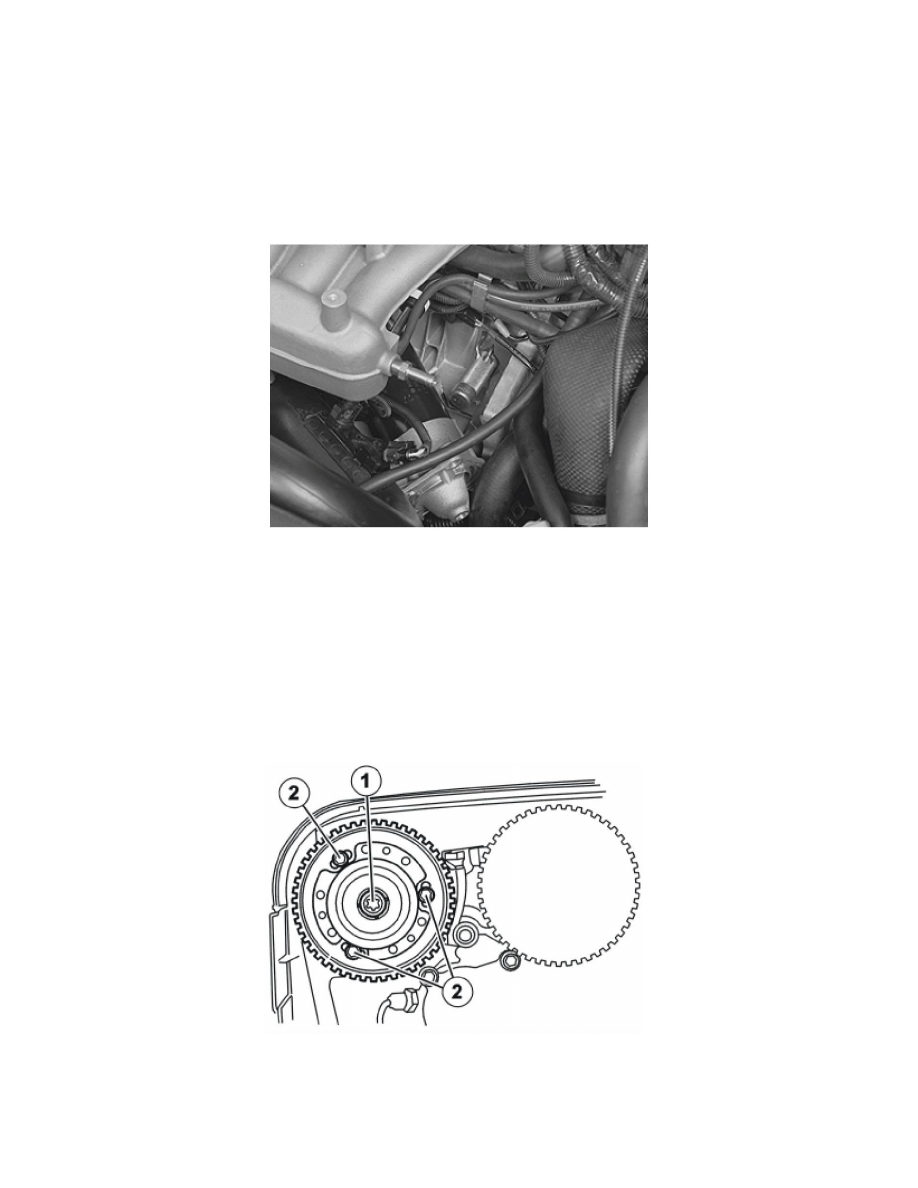

Installing the crankshaft adjustment tool

-

Remove the mounting screws for the starter motor. Pull out starter motor and place it to one side. Remove blind cover plug from the hole for the
adjustment tool. Turn the crankshaft clockwise slightly. Install tool 999 5451. Ensure that the tool bottoms out against the cylinder block.

Aligning the crankshaft

-

Turn the crankshaft counter-clockwise until it stops against the adjustment tool. Check that the marking on the the crankshaft timing gear pulley
corresponds to the marking on the oil pump.

Installing the variable valve timing unit on the camshaft

Note: Oil the center screw before installation

-

Push on the variable valve timing unit/gear pulley on the camshaft. Install the center (1) which secures the variable valve timing unit to the
camshaft. Tighten slightly.

-

Slacken off, but do not remove the screws (2) which secure the timing gear pulley to the variable valve timing unit. Turn the timing gear pulley
until the screws at the oval holes are in the center position. Tighten the screws (2) slightly.
