The inbuilt diagnostic functions in the audio unit can be used to check the display.

Substitute value

-

None.

Possible source

-

Defective audio unit.

Fault symptom[s]

-

No illustration on display

-

Incorrect color on the display screen.

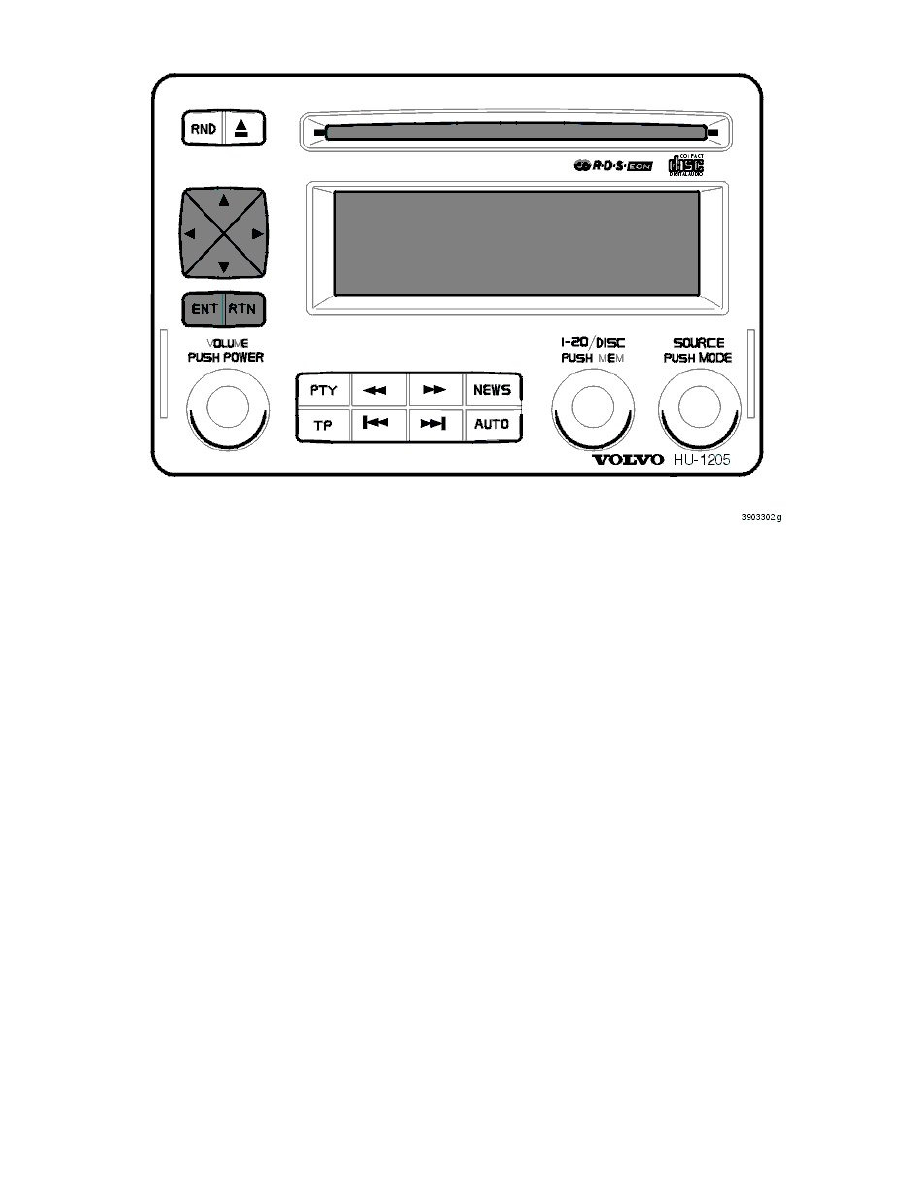

Checking The Display, Audio HU1205

Checking the display, Audio HU1205

Checking display

Activate the diagnostic menu. See Diagnostic functions Audio HU1205 (audio module) See: Description and Operation/Diagnostic Functions Audio
HU1205 (Audio Module).

Check the display as follows:

-

1.1 Color bar

-

1.2 Hatching

-

1.3 gray scale

-

1.5 Color screen.

For information about the above functions, see Diagnostic functions Audio HU1205 (audio module) See: Description and Operation/Diagnostic
Functions Audio HU1205 (Audio Module).
