Alignment: Specifications (page 6 of 6)

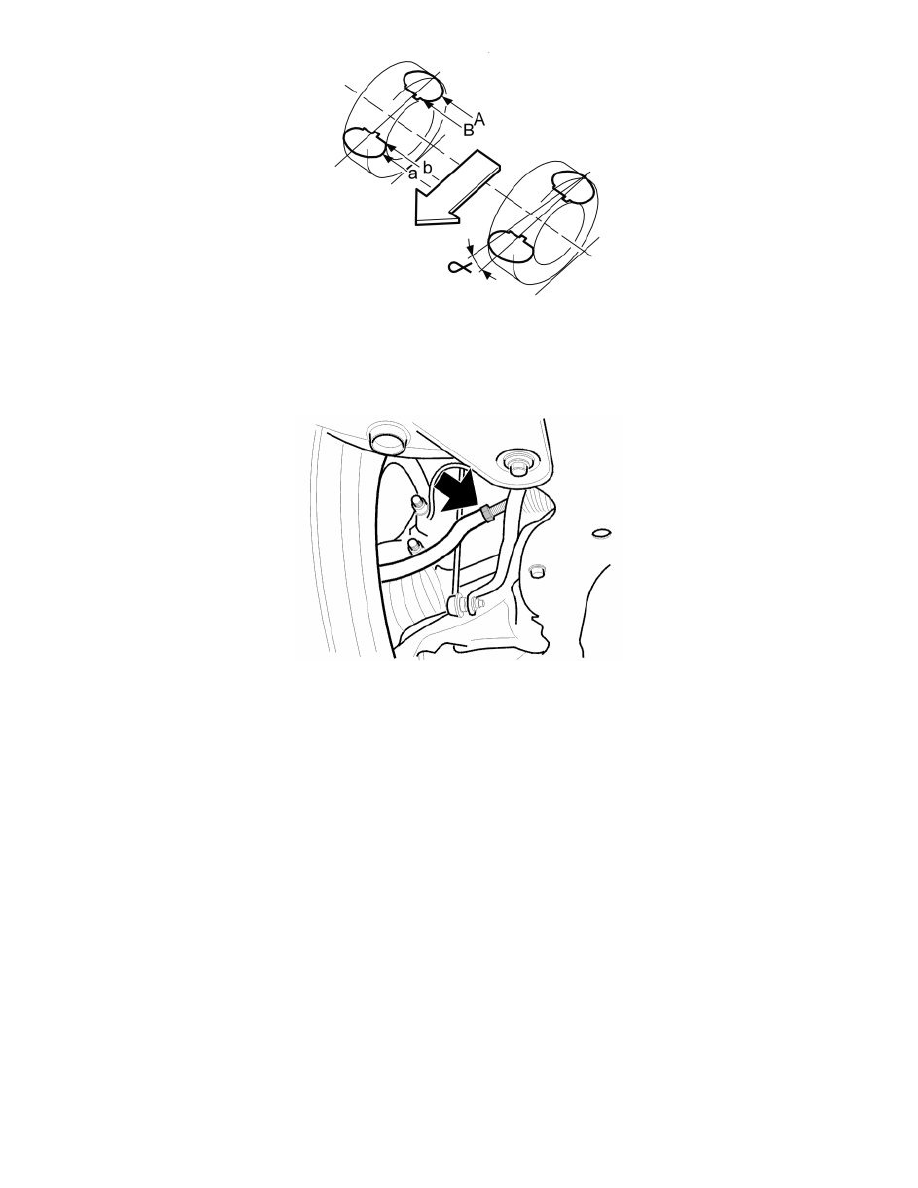

Note! The differences in the diagram are heavily exaggerated in order to illustrate the differences.

For the correct values for each model, see  Wheel cambers See: Specifications/Alignment Specifications

Adjusting front toe angle

Adjust with the tie rods once the lock nuts have been slackened. Positive adjustment values generate a toe-in angle while negative values generate a
toe-out angle.
For the correct values for each model, see  Wheel cambers See: Specifications/Alignment Specifications.

Note! The lengths of the tie rods must not vary between themselves by more than 2 mm. Measure between the lock nut and the edge of thread.

Treat the strut threads using rustproofing agent after tightening.
