Braking Sensor/Switch: Diagrams (page 2 of 22)

Make

Volvo

Model

S70 AWD

Engine

L5-2.4L Turbo VIN 56 B5254T

Year

1999

Section

Sensors and Switches - Brakes and Traction Control › Braking Sensor/Switch › Diagrams

Brakes and Traction ControlDiagram Information and Instructions · page 2 of 22

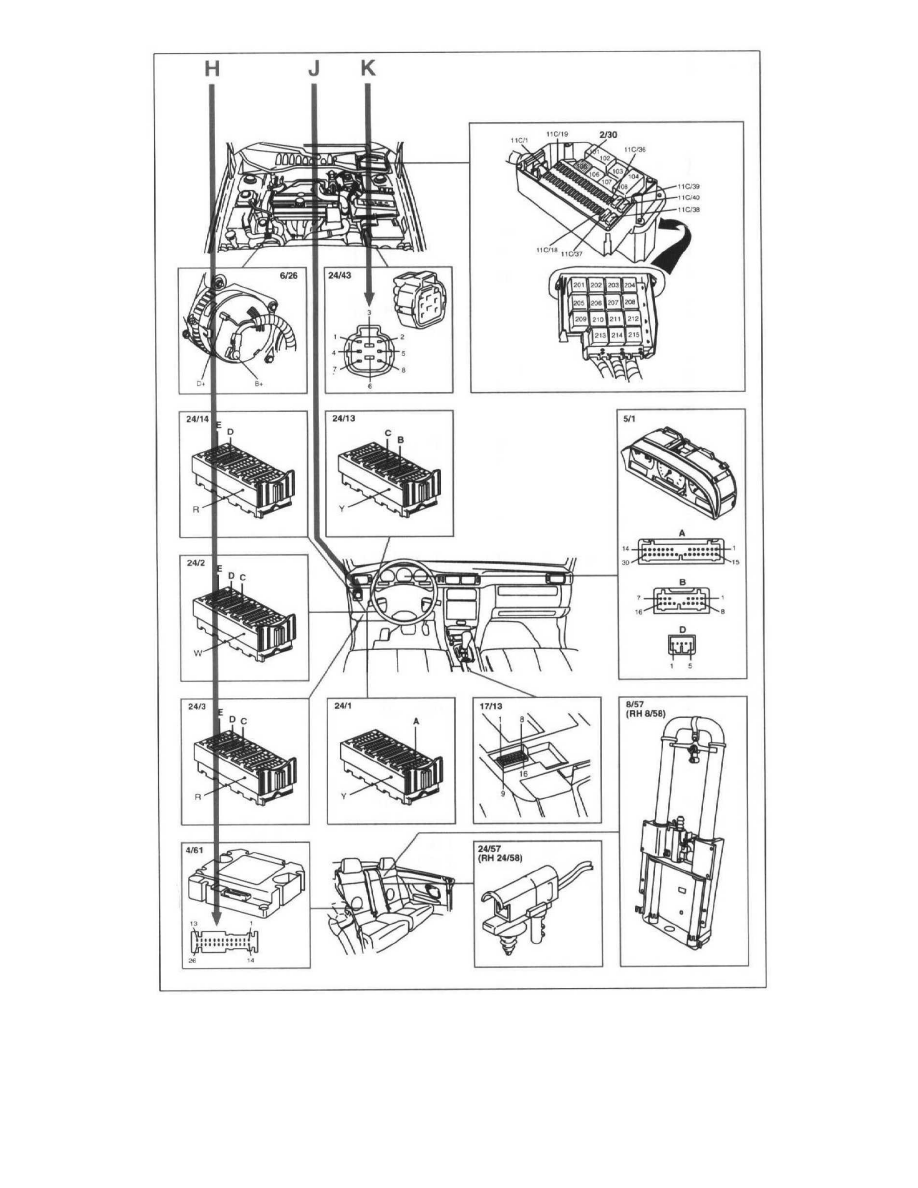

A. Component designation

Each component has a component designation. This consists of a type number and a component number.

There is a list of component designations at Component I.D List where you can obtain the components names.  See: Diagrams/Diagram Information and
Instructions/List of Components By Component Number

Pinch or Ctrl + scroll to zoom. Double-tap to reset.

07 Brakes
