Note! For equivalent socket housing, see Example 2A See: Diagrams/Diagnostic Aids/Example 2A.

Separate the pin and socket housings of the connector

If the connector is intact:

-

First disconnect the socket housing from the pin housing as in Example 2A See: Diagrams/Diagnostic Aids/Example 2A.

Open the connector

-

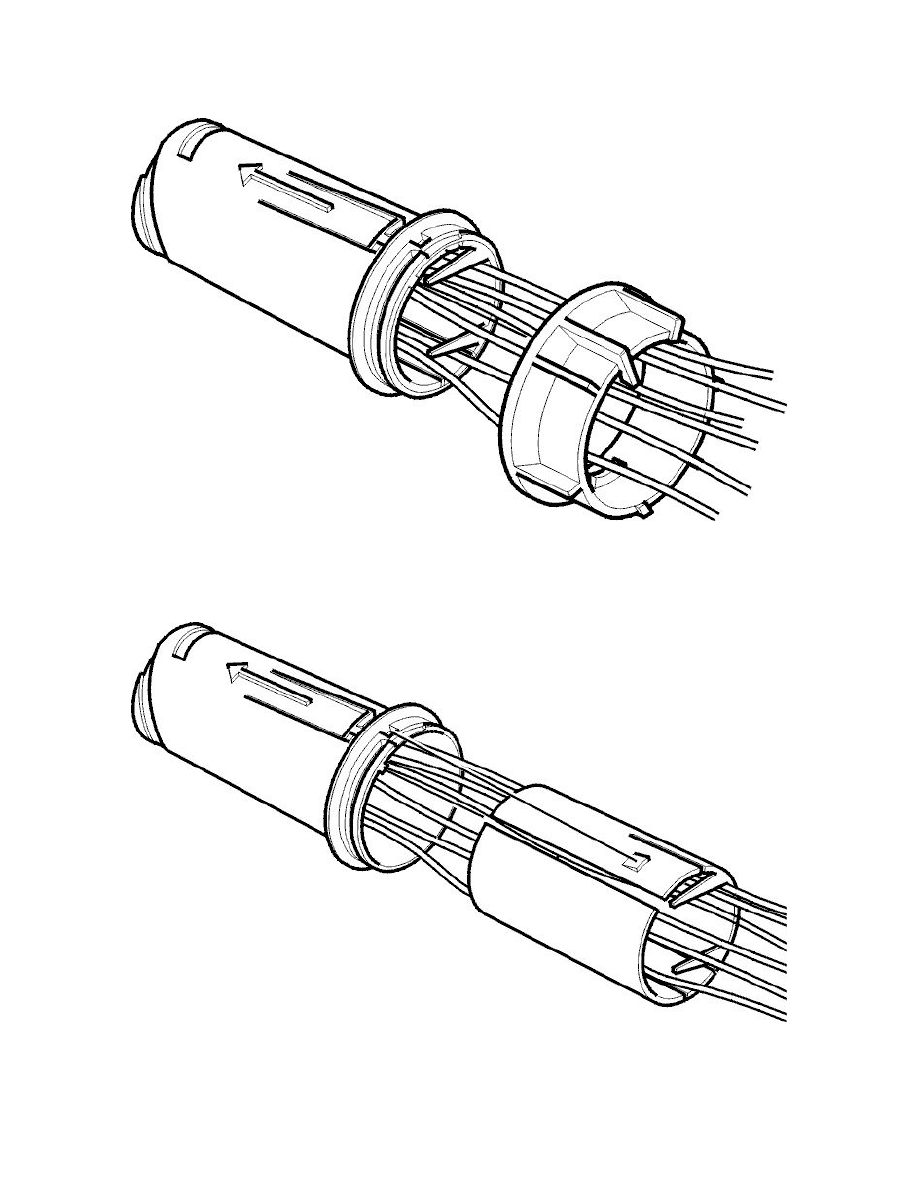

Turn the retaining ring on the connector counterclockwise until a "click" indicates it has disengaged.

-

Remove the retaining ring and pull back on the cables.

-

Release the two catches on the sides using a narrow screwdriver.

-

Withdraw the inner tube and pull back on the cables.

Open the pin housing
