Hint: Use terminal removal tool951 2639 Terminal removal tool See: Tools and Equipment/951 2639 Terminal Removal Tool.

-

Release the inner housing section on the socket housing by lifting the sleeve beside the catch and pulling the housing section outwards.
Hint: Use terminal removal tool951 2639 Terminal removal tool See: Tools and Equipment/951 2639 Terminal Removal Tool.

-

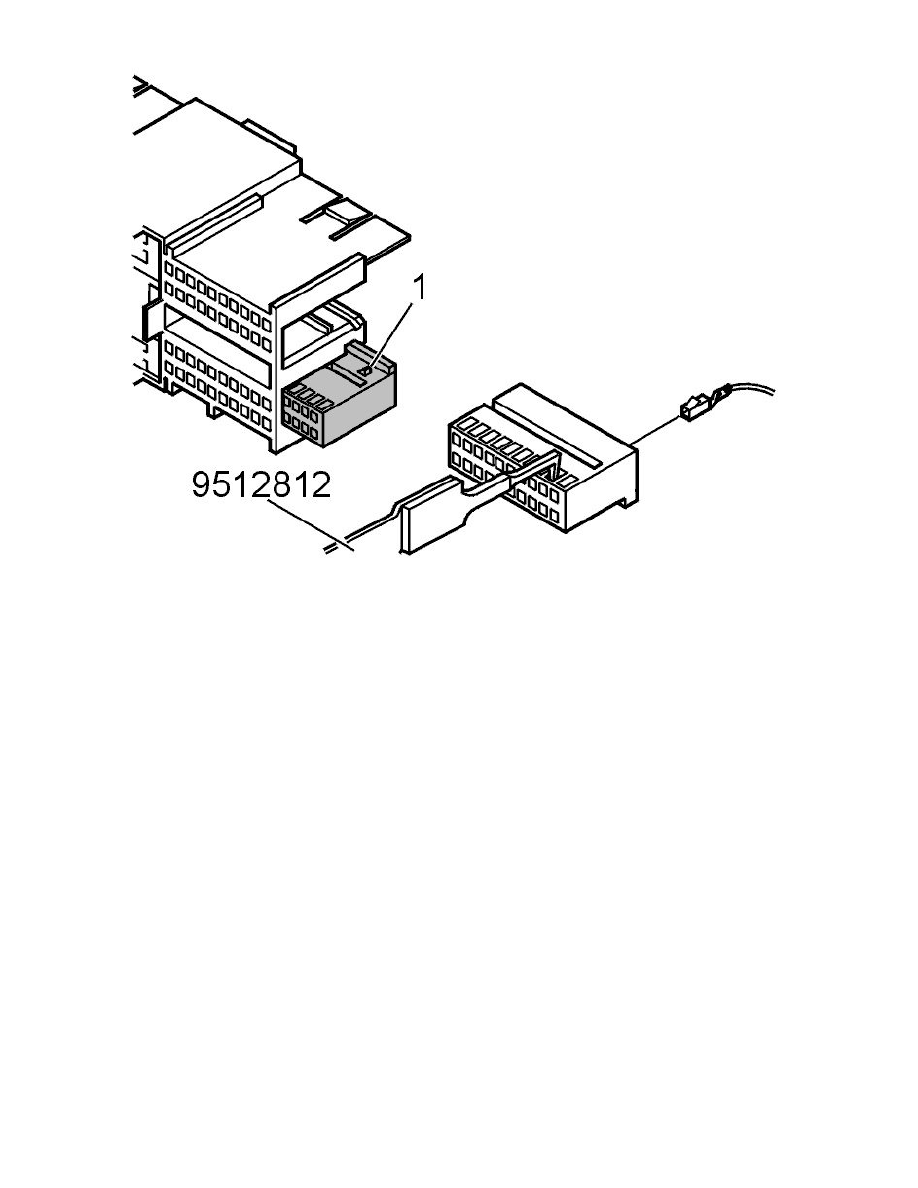

Press in the locking tab on the cable terminal and carefully pull out the cable and the cable terminal.
Hint: Use terminal removal tool951 2812 Terminal removal tool See: Tools and Equipment/951 2812 Terminal Removal Tool.

Crimp new cable terminal
