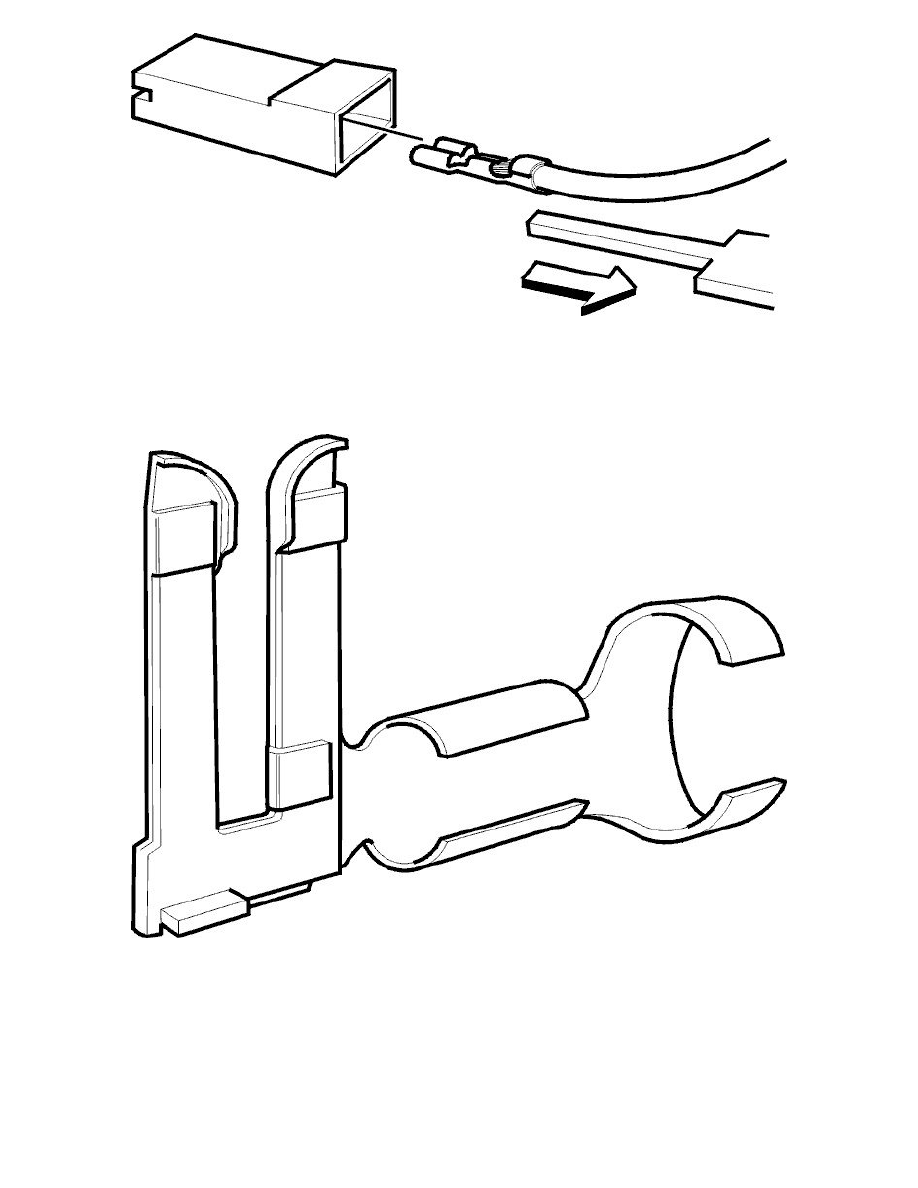

Withdraw the cable terminal and terminal removal tool at the same time.

-

Proceed to chapter New cable terminal See: Diagrams/Diagnostic Aids/New Cable Terminal Seal sws and plug See: Replacing Cable
Terminals/Seal SWS and Plug. Replacing a cable terminal in order to crimp a new cable terminal.

Miscellaneous, exceptions

The housings shown here have a divided cable terminal.
The cable terminals have no locking tab. The primary locking is located in the housing cavity on the cable side.
