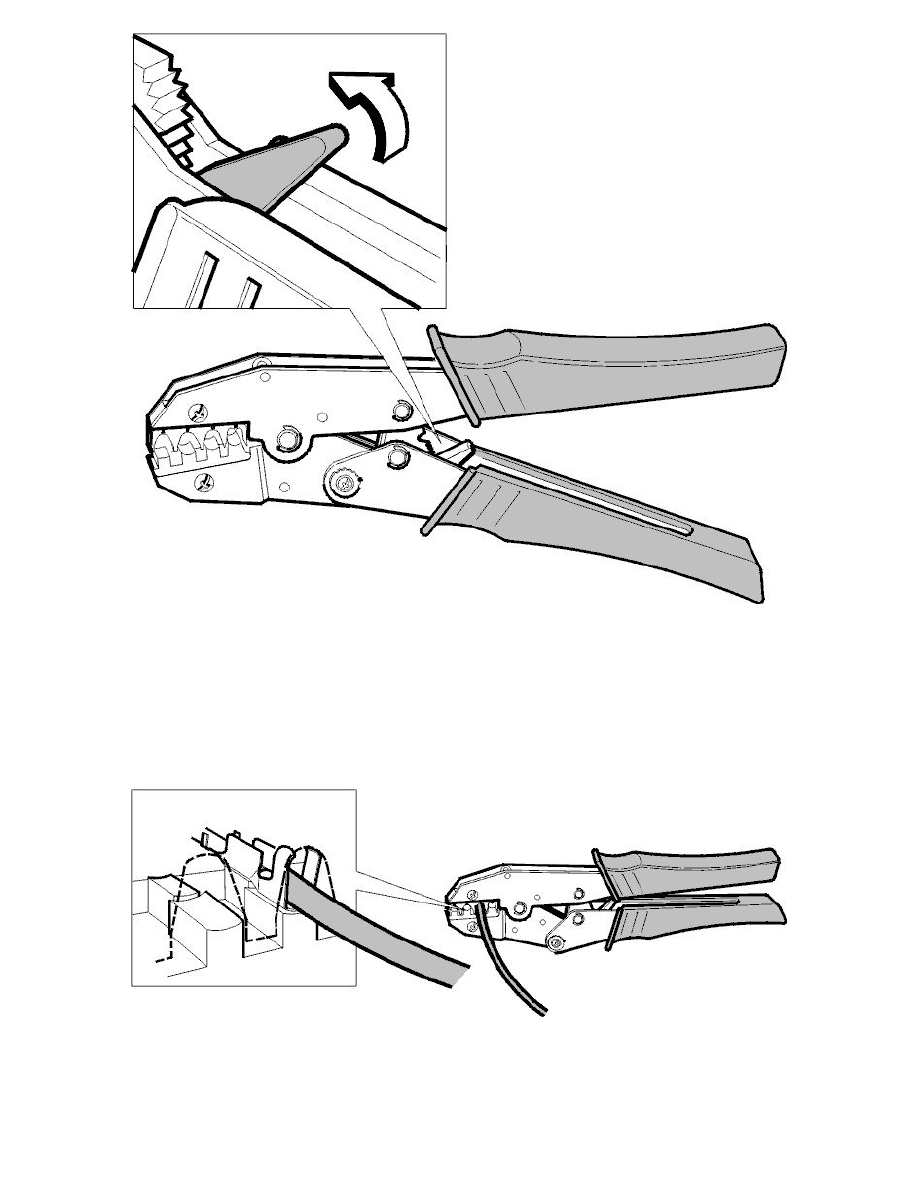

The crimp tools have a ratchet in the grip section. See illustration.

-

Use a screwdriver to lift and release the ratchet.

-

Reposition the cable terminal correctly in the insert and proceed with operation Locate cable in the cable terminal.

If the cable terminal is damaged

If the cable terminal has already been deformed replace with a new cable terminal and start again from operation Place the cable terminal in the tool.

Locate cable in the cable terminal

The cable terminal should be in the crimp tool as described in Place the cable terminal in the tool.

-

Insert the cable end in the cable terminal.
