Incorrect crimping as shown above can be caused by:

-

Stripping the cable too short or too long.

-

Incorrect location in the cable terminal.

-

The cable terminal was incorrectly located in the crimp tool forming section.

Central Electrical Unit 1

Central electrical unit 1

Replacing cable terminals

Exposing the central electrical unit

-

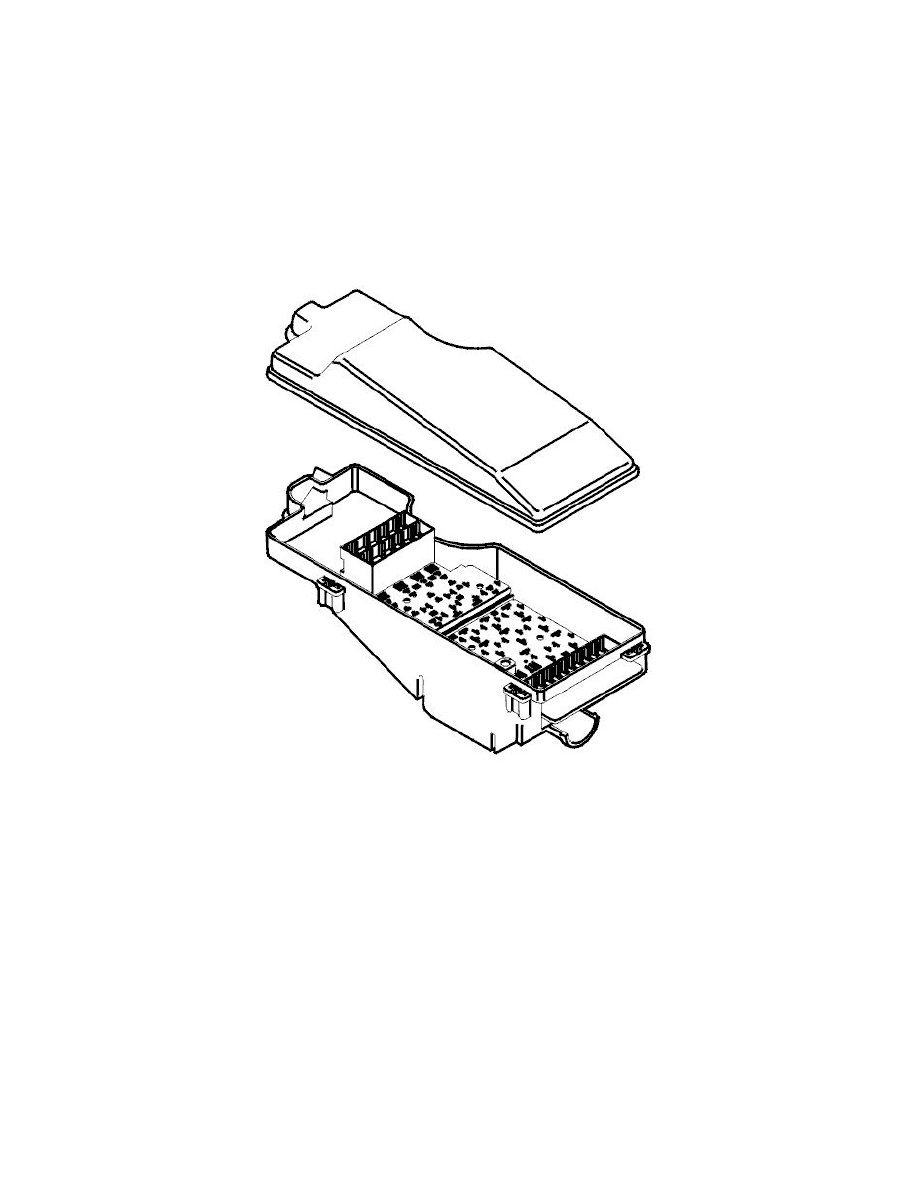

Remove the cover from the central electrical unit: Release the catch on the cover.

Replacing the cable terminal, relay section
