Engine Control Module: Description and Operation
Function

Part 1

Function

Immobilizer

See Design and Function, Immobilizer.

Start

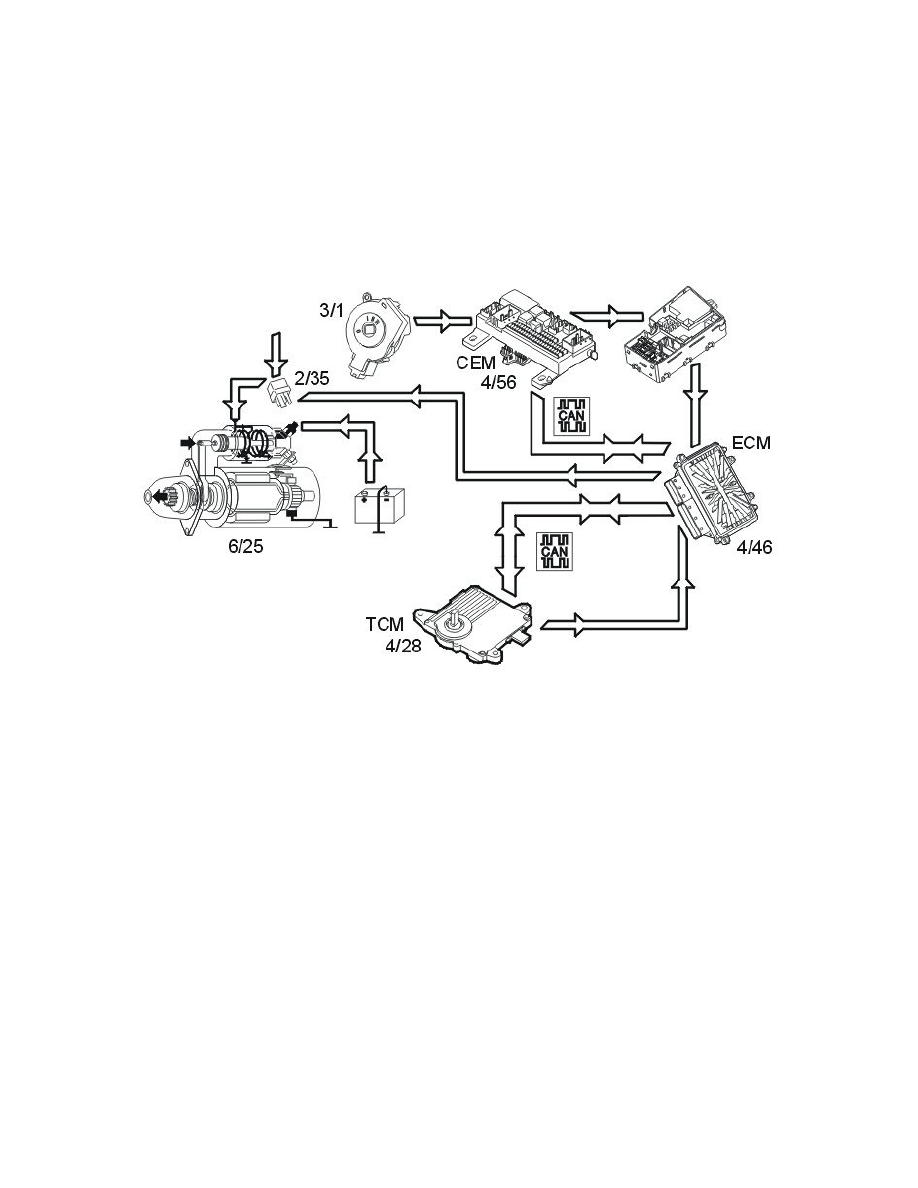

The starter motor (6/25) is powered via the starter motor relay (2/35). The relay is controlled by the engine control module (ECM) (4/46). The start
process is as follows:

1. The ignition key is turned to start position (position III)
2. A high signal (Ubat) from the ignition switch (3/1) is transmitted to the engine control module (ECM) via the central electronic module (CEM)

and integrated relay/fusebox in the engine compartment. The engine control module (ECM) interprets this high signal as a request to activate the
starter motor.

3. The engine control module (ECM) activates the starter motor by grounding the relay for the starter motor relay. The relay is powered by the

ignition switch

4. The relay closes the circuit between the starter motor solenoid and the battery, activating the starter motor
5. The engine control module (ECM) activates the starter motor until the ignition key is released from the start position (position III).

The starter motor will not be activated if:

-

the function for electronic Immobilizer does not allow start. The engine control module (ECM) receives signal regarding if the electronic
immobilizer is active or inactive, from the central electronic module (CEM) via the CAN-net. For more information, see Design and Function,
electronic Immobilizer.

-

the gear selector is not in position "P" or "N" (automatic transmissions). The engine control module (ECM) receives a signal indicating the
position of the gear selector from the transmission control module (TCM) (4/28) via both the controller area network (CAN) and from a directly
connected cable between the engine control module (ECM) and transmission control module (TCM). Also see Design and Function, transmission
control module (TCM).

-

the clutch pedal is released (manual transmissions, certain markets). The engine control module (ECM) receives a signal indicating the position of
the clutch pedal from the central electronic module (CEM) via the controller area network (CAN).

Auto start (2007-)

If the ignition key is released from position III before the engine is started, the starter motor continues to run. The starter motor runs until the engine is
started or until after a certain amount of time. The engine coolant temperature (ECT) determines how long the starter motor is permitted to run:

-

at -40 °C, approx. 10 seconds
