V50 L5-2.4L VIN 39 B5244S7 (2005)

Relays and Modules > Relays and Modules - Steering and Suspension > Relays and Modules - Steering > Steering Mounted Controls Communication Module > Component Information > Description and Operation > Diagnostic Functions > Page 2078

Page 2
background image

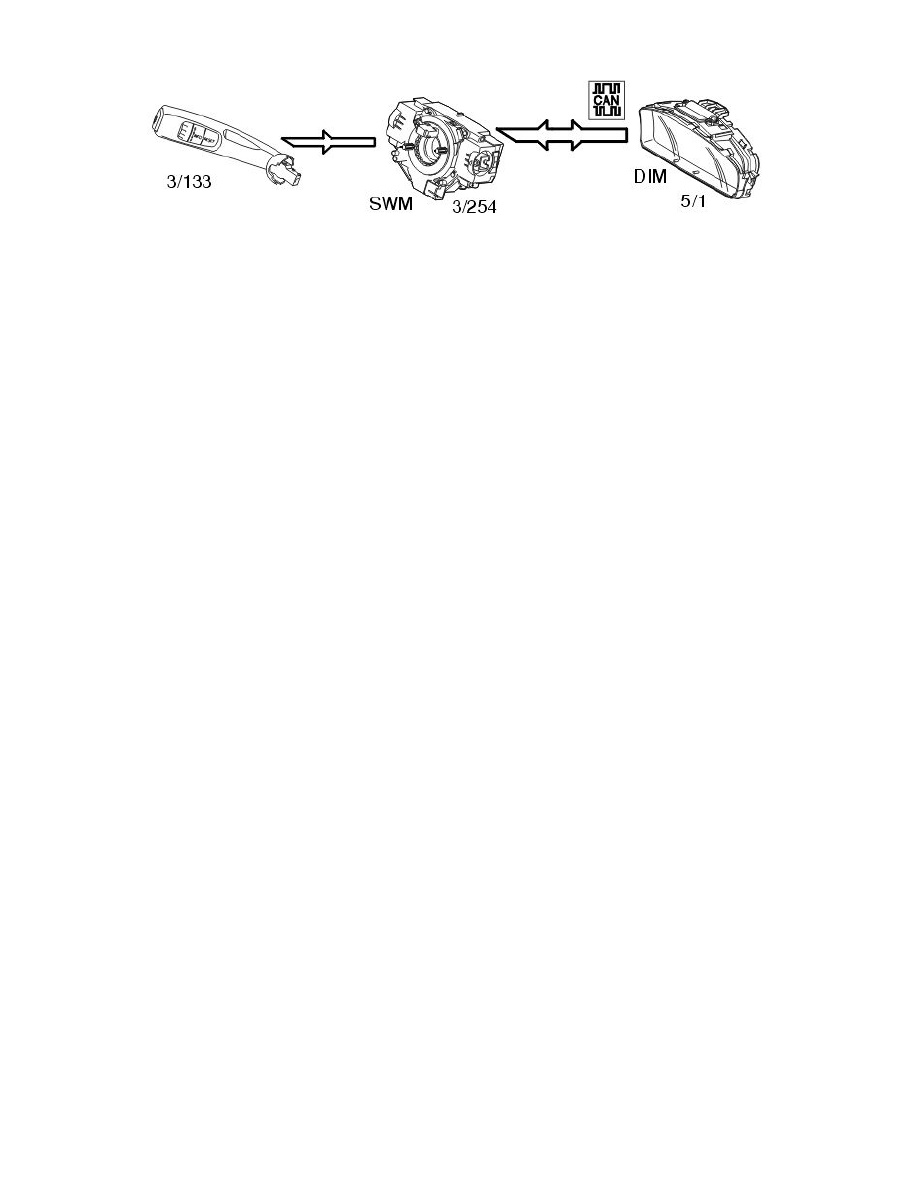

The left-hand control stalk (3/133) is used to control the trip computer and to display and erase text messages in the driver information module (DIM)
(5/1). The steering wheel module (SWM) (3/254) transmits information to the driver information module (DIM) (5/1) on the controller area network
(CAN) indicating which function is selected.
The trip computer menu is controlled using the roller on the left-hand control stalk. Turn the roller forwards or backwards to scroll through the menu one
step at a time. Some menu selections, such as average speed and fuel consumption, can be reset using the RESET button.
Error messages displayed in the driver information module (DIM) display are erased using the READ button.
For additional information about the trip computer and text messages, see Design and Function, driver information module (DIM).
