Volvo Workshop Service and Repair Manuals

Auxiliary Cabin Heater Fuel Pump: Service and Repair

Fuel pump, fuel-driven auxiliary heater

Note! The illustrations in this service information are used for different model years and/or models. Some variation may occur. However, the
essential information in the illustrations is always correct.

Preparatory work

Important information

Warning! Use protective gloves and protective goggles during all operations due to the risk of fuel spill.

Note! There must be no dirt present when handling fuel line connections.

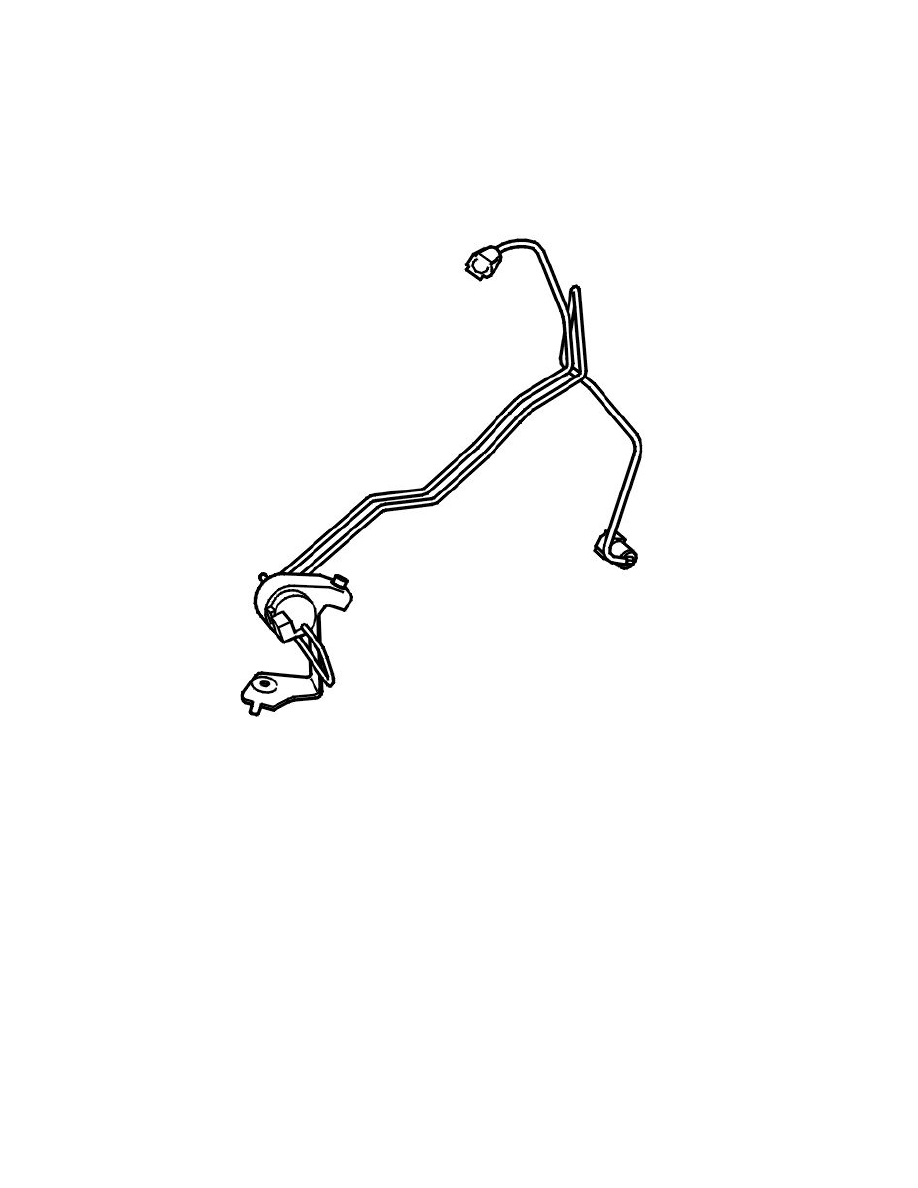

The fuel pump (FP) is a complete unit together with fuel hoses.

Removing components

Remove:

-

the right rear wheel

-

the connector for the fuel pump (FP)

-

the fuel pump (FP) together with the bracket from the rear sub-frame.
