Seals and Gaskets: Service and Repair
Sealing Ring, Driveshaft, Front Left

Sealing ring, driveshaft, front left

Special tools:

999 5768 Puller  See: Tools and Equipment/999 5768 Puller
999 5769 Pilot  See: Tools and Equipment/999 5769 Pilot
999 5770 Drift  See: Tools and Equipment/999 5770 Drift

Note! As the illustrations in this service information are used for different model years and / or models, some variation may occur. However,
the essential information is always correct.

Left-hand side

Removing the drive shaft

Remove:

-

the drive shaft.  See: Axle Shaft Assembly/Service and Repair/Driveshaft Left

-

the splashguard under the engine.

Removing the differential seals, left-hand side

Place a container underneath the transmission.
Remove the metal ring in the seal. Use a small screwdriver.

Note! Do not insert the screwdriver between the ring and the end of the shaft, this may damage the contact surface.

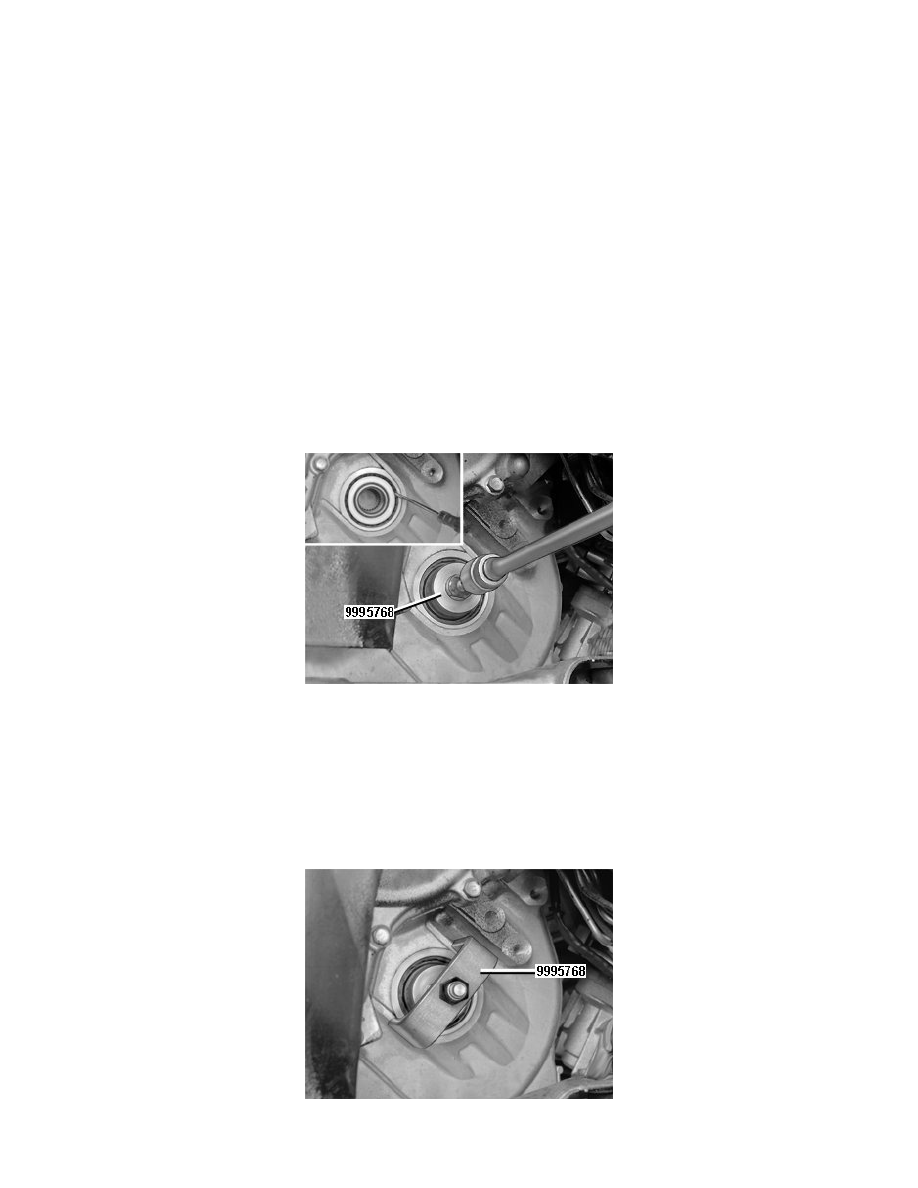

Install the cap nut for: 999 5768 Puller  See: Tools and Equipment/999 5768 Puller
Lightly grease the locating pin on the extractor.
Use a ratchet with an extension and socket. Press the extractor in against the seal at the same time as the extractor is turned.
Tighten so that the threaded cone screws firmly into the seal.

Remove the cap nut for the extractor.
Install the extractor bracket and nut.
