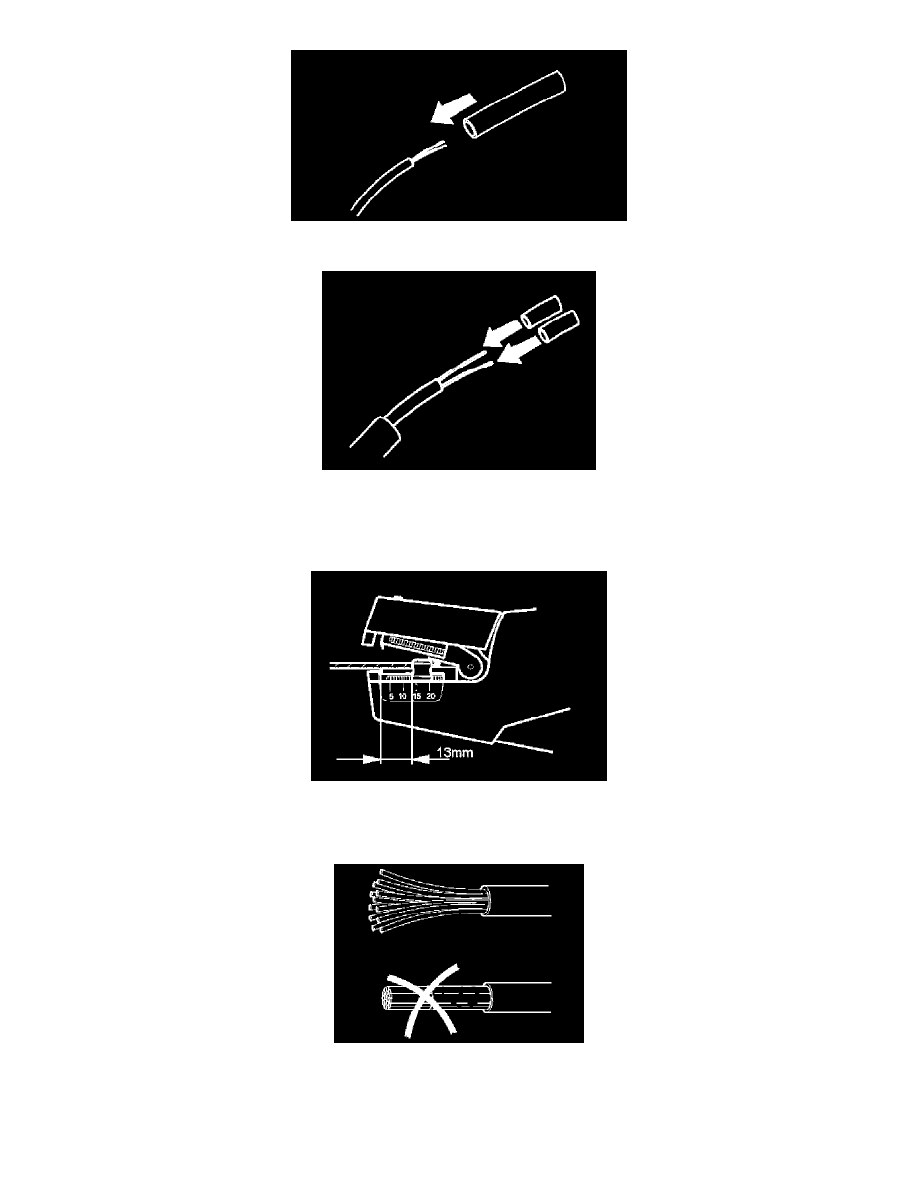

Thread the larger piece of heat-shrink tubing onto the new cable harness.

Cut off the two smaller pieces of heat-shrink tubing to 30 mm long.
Thread them onto the 65 mm long, stripped cables.

Strip cable pairs

Strip insulation on the 4 cable ends 13 mm with pliers 951 2620.

Twist cable ends

There may be a thin plastic film residue on the white (tinned) conductor units.
Untwist the stripped cable ends a little and twist them together again. For safety reasons, do the same with all four stripped cable ends.

Splice the same colored cable ends

Brakes and Traction Control > Antilock Brakes / Traction Control Systems > Wheel Speed Sensor > Component Information > Service and Repair > Front Wheel Sensor [KKKK] > Page 5490
