Antenna Control Module: Locations
Location of Components, Infotainment

Location of components

Location Of Components

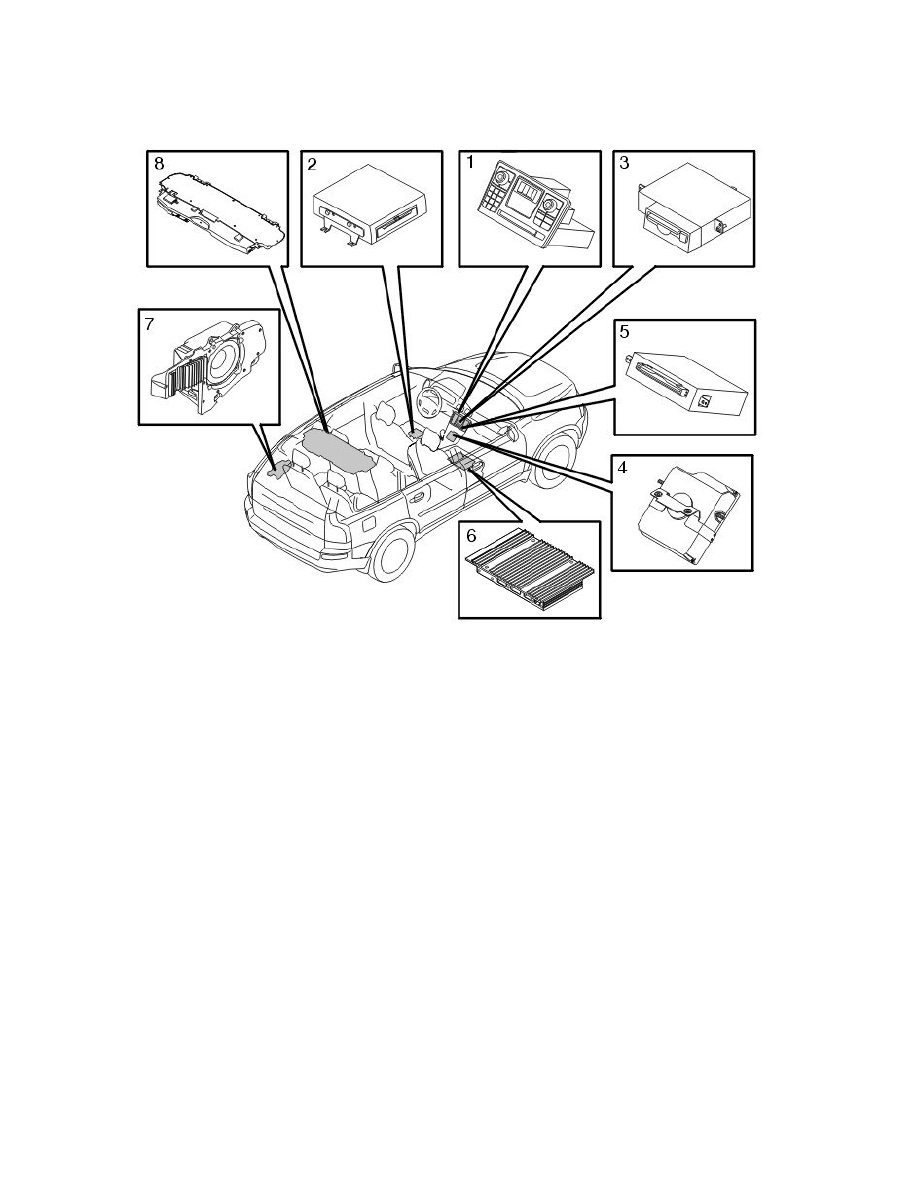

The illustration shows the location of components included in the infotainment system. The control modules are numbered in the order they are located
in the MOST network.

Overview

1. Infotainment Control Module (ICM)
2. Multimedia module (MMM)
3. MD module (MP1)
4. Phone module (PHM)
5. CD module (MP2)
6. Audio module (AUD)
7. Subwoofer module (SUB)
8. Antenna Module (ATM).
