Front Crankshaft Seal: Service and Repair

Crankshaft seal, front, replacing

Special tools:

999 7196 Counterhold See: Tools and Equipment/999 7196 Counterhold
999 7198 Press tool See: Tools and Equipment/999 7198 Press Tool
999 5304 Separator See: Tools and Equipment/999 5304 Separator
999 5069 Extractor See: Tools and Equipment/999 5069 Extractor
999 7197 Drift See: Tools and Equipment/999 7197 Drift

Note! The illustrations in this service information are used for different model years and/or models. Some variation may occur. However, the
essential information in the illustrations is always correct.

Removal

Removing the auxiliaries belt

Remove the auxiliaries belt. See See: Drive Belts, Mounts, Brackets and Accessories/Drive Belt/Service and Repair

Removing the right front wheel

Raise the vehicle. See Jacking points, body See: Maintenance/Vehicle Lifting/Service and Repair.

Remove:

-

the right front wheel

-

the 1 plastic nut of the wheel arch liner. Bend aside the wheel arch liner.

Removing the vibration damper

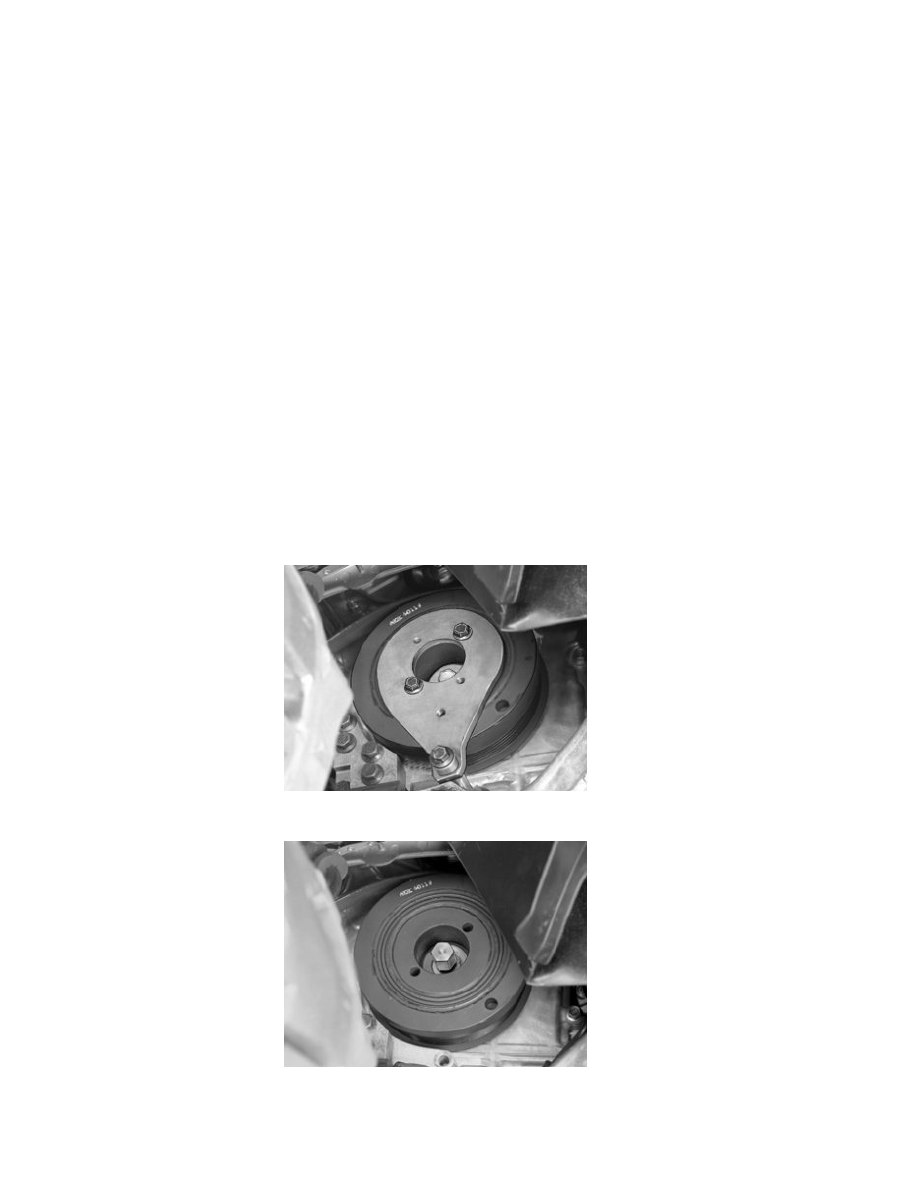

Install counterhold 999 7196 Counterhold See: Tools and Equipment/999 7196 Counterhold. Undo the center screw.

Insert screw 999 7198 Press tool See: Tools and Equipment/999 7198 Press Tool in the center hole of the crankshaft.
