Silencer, Rear, Replacement (Muffler)

Muffler: Service and Repair
Silencer, Rear, Replacement

Silencer, rear, replacement

Note! The illustrations in this service information are used for different model years and/or models. Some variation may occur. However, the
essential information in the illustrations is always correct.

Removal

Removing the rear silencer

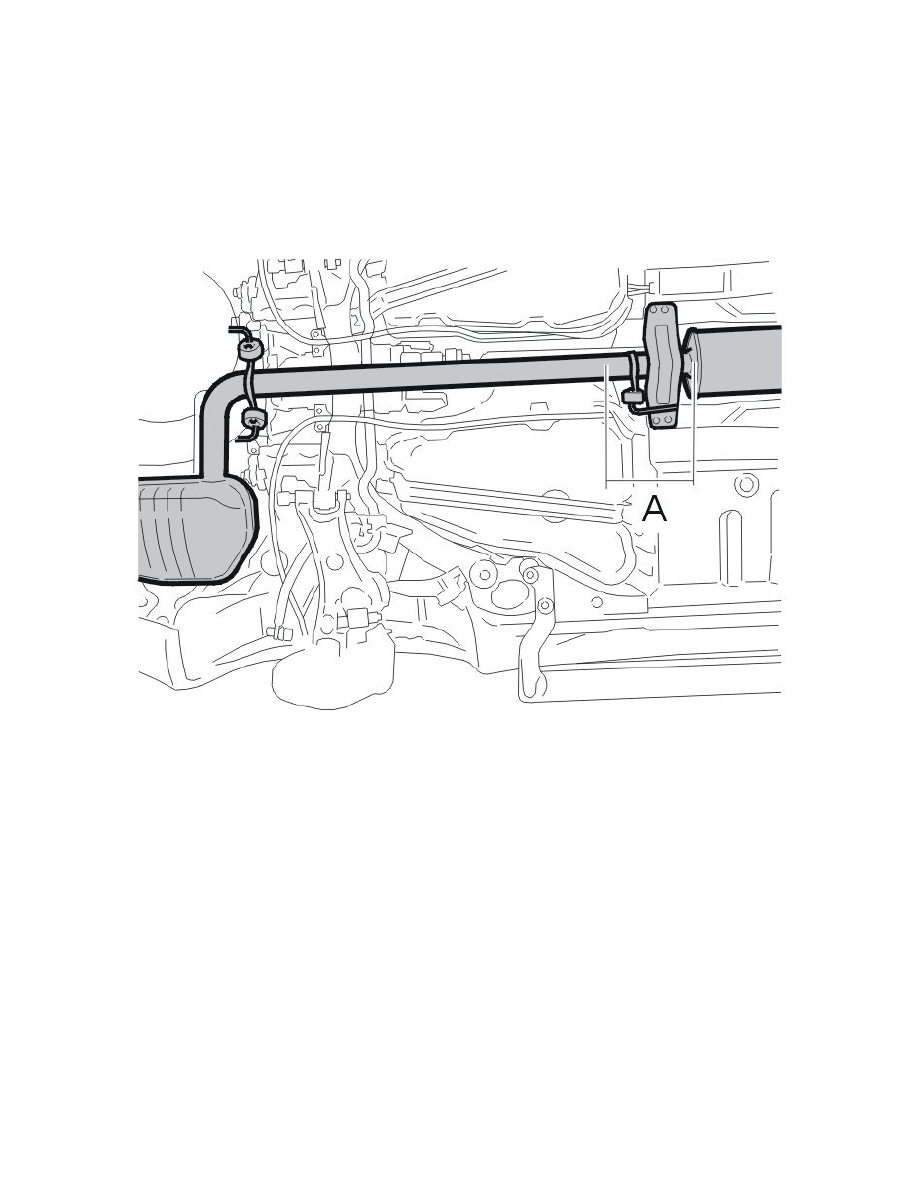

Measure235 mmfrom the front silencer's rear end face in accordance with step A in the illustration.
Mark and cut the pipe, use pipe cutter115 8590 PIPE CUTTER See: Tools and Equipment/115 8590 Pipe Cutter.

Remove:

-

the rubber mountings, x3

-

the silencer.

Applies to second-time or later replacements.

Remove:

-

the nut to the clamp between the front and rear silencer

-

the rubber mountings, x3

-

the silencer.

Installation

Note! To ensure that there is no exhaust leakage, see: Flanged joint, assembling See: Exhaust Pipe/Service and Repair/Flanged Joint,
Assembling.

Installing the rear silencer

Install:

-

a new silencer
