Renewing ball bearing for flange shaft (left-side)
Renewing ball bearing for flange shaft (left-side)
Renewing ball bearing for flange shaft (left-side)
Special tools and workshop equipment required
t

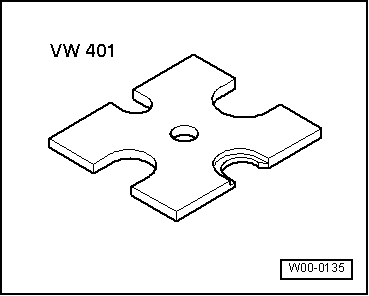

Thrust plate -VW 401-
t

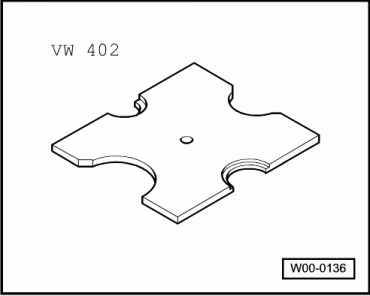

Thrust plate -VW 402-
t

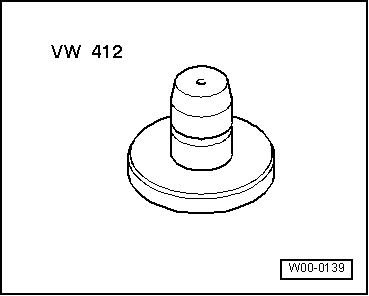

Press tool -VW 412-
t
Tube -VW 516-
–
Remove flange shaft (left-side)
→ Chapter
.
–
Remove circlip
-1-
from flange shaft.
–

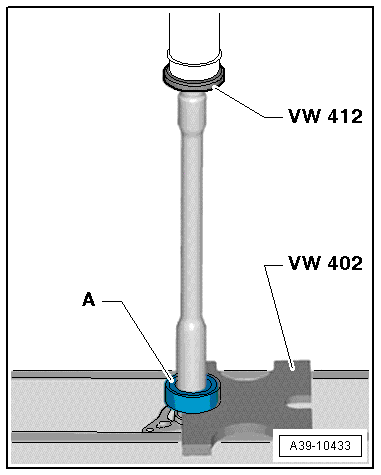

Press ball bearing
-A-
off flange shaft.
–

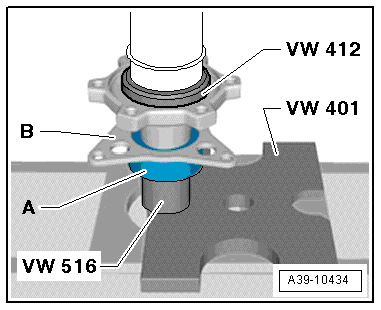

Press ball bearing
-A-
onto flange shaft as far as stop.
l
Place mounting bracket
-B-
on ball bearing before pressing on bearing.
l
Installation position of mounting bracket: lettering on mounting bracket faces towards flange.
–
Fit circlip
-1-
in annular groove on flange shaft.
