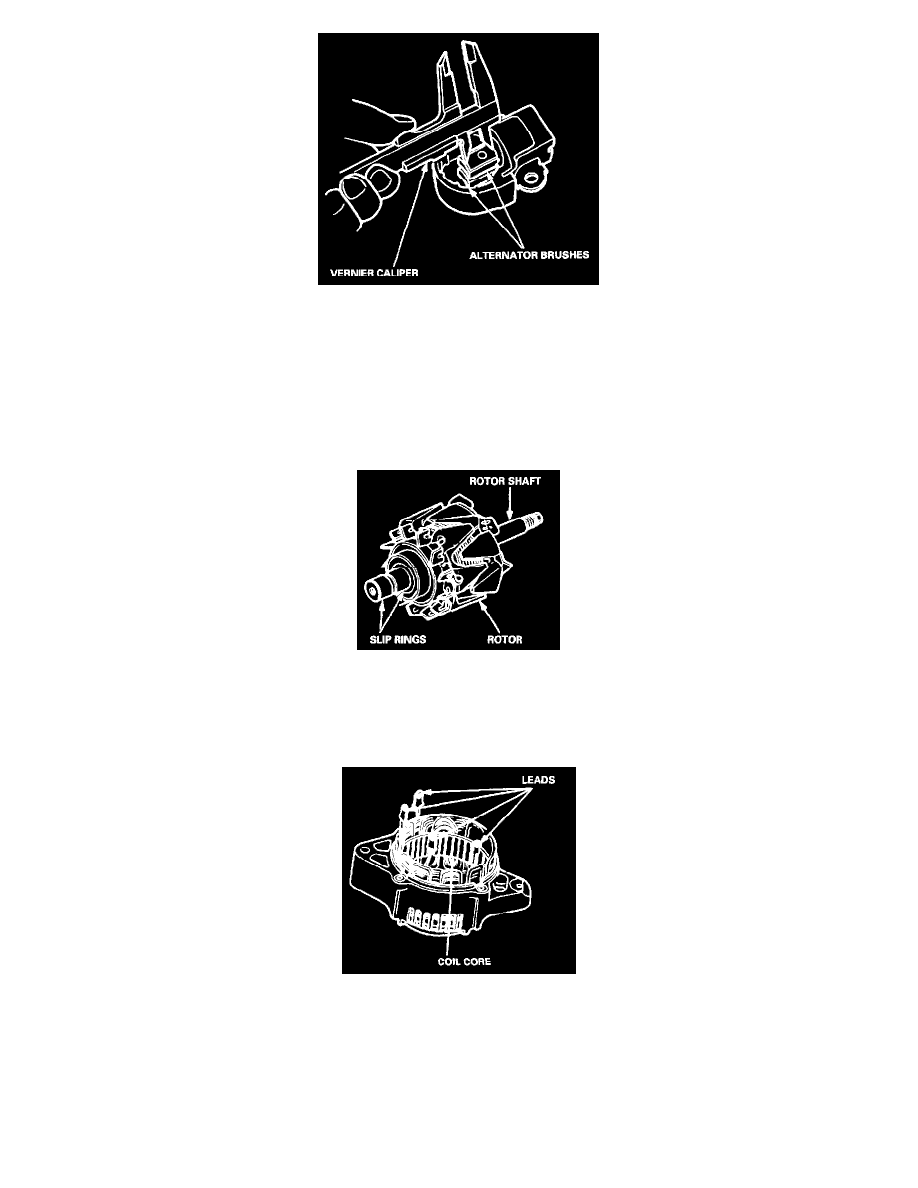

2. Measure the length of the brushes with a vernier caliper.

Alternator Brush Length:

Standard: 10.5 mm (0.41 in)
Service Limit: 1.5 mm (0.06 in)

If the brushes are less than the service limit, replace the alternator brush assembly.

Rotor Slip Ring Test

1. Check that there is continuity between the slip rings.
2. Check that there is no continuity between the slip rings and the rotor or rotor shaft.
3. If the rotor fails either continuity check, replace the alternator.

Stator Test

1. Check that there is continuity between each pair of leads.
2. Check that there is no continuity between each lead and the coil core.
3. If the coil fails either continuity check, replace the alternator.

A/C Compressor (Alternator) Belt Inspection and Adjustment

NOTE:  When using a new belt, first adjust the deflection or tension to the values for the new belt, then readjust the deflection or tension to the values
for the used belt after running engine for five minutes.
