CAUTION:
^

Be careful not to damage front oil seal by interference with front end of crankshaft.

^

Attaching should be done within 5 minutes after liquid gasket application.

d. Install front timing chain case as to fit its dowel pin hole together dowel pin on rear timing chain case.

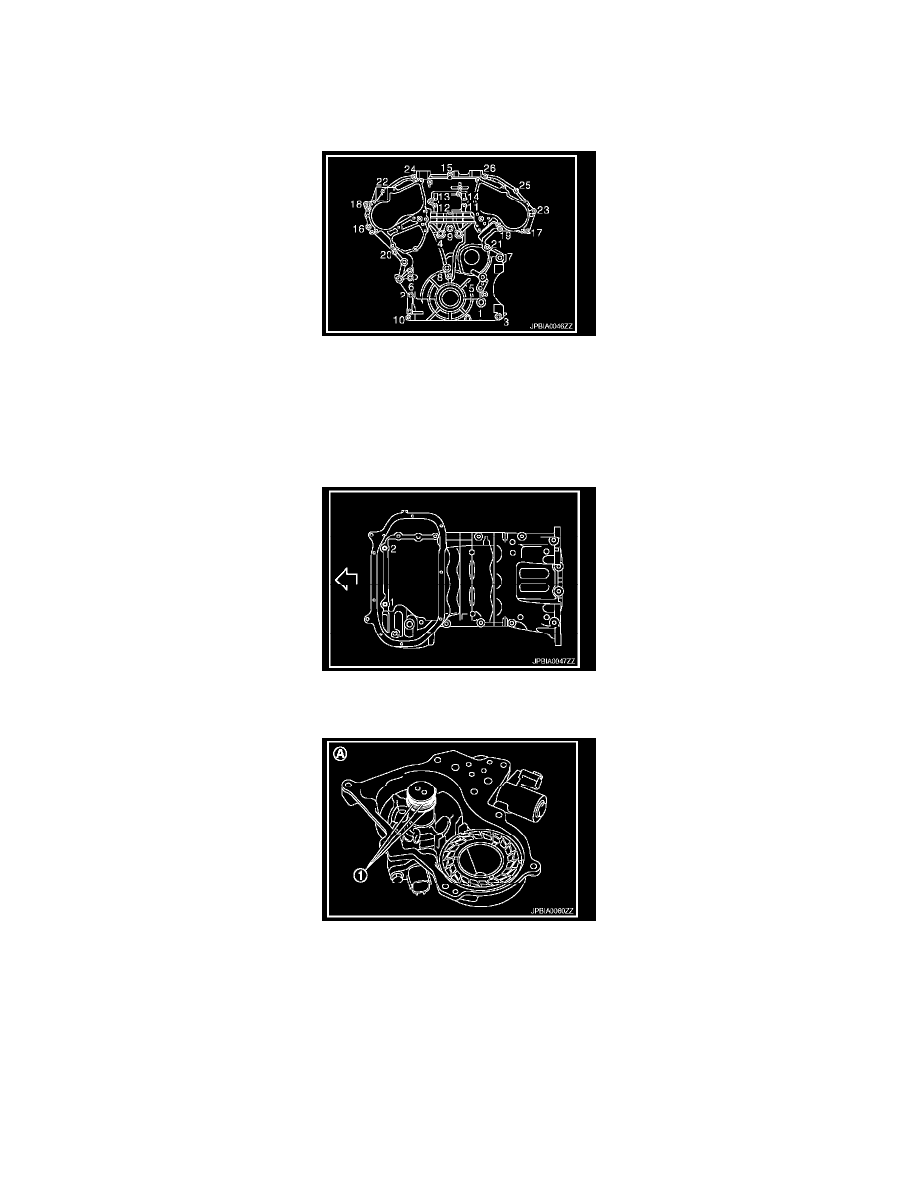

e. Tighten mounting bolts to the specified torque in numerical order as shown in the figure.

^

There are two types of mounting bolts. Refer to the following for locating bolts.
M10 bolts: 1, 2, 3, 4, 5, 6, 7: 55.0 Nm (5.6 kg-m, 41 ft-lb)
M6 bolts: Except the above: 12.7 Nm (1.3 kg-m, 9 ft-lb)

f.

After all bolts are tightened, retighten them to the specified torque in numerical order shown in the figure.

CAUTION: Be sure to wipe off any excessive liquid gasket leaking on surface mating with oil pan (upper).

g. Install two mounting bolts in front of oil pan (upper) in numerical order shown in the figure.

11. Install right and left valve timing control covers as follows:

a. Install new seal rings (1) in shaft grooves.

A: Left bank

CAUTION: When replacing seal ring, replace all rings with new one.
