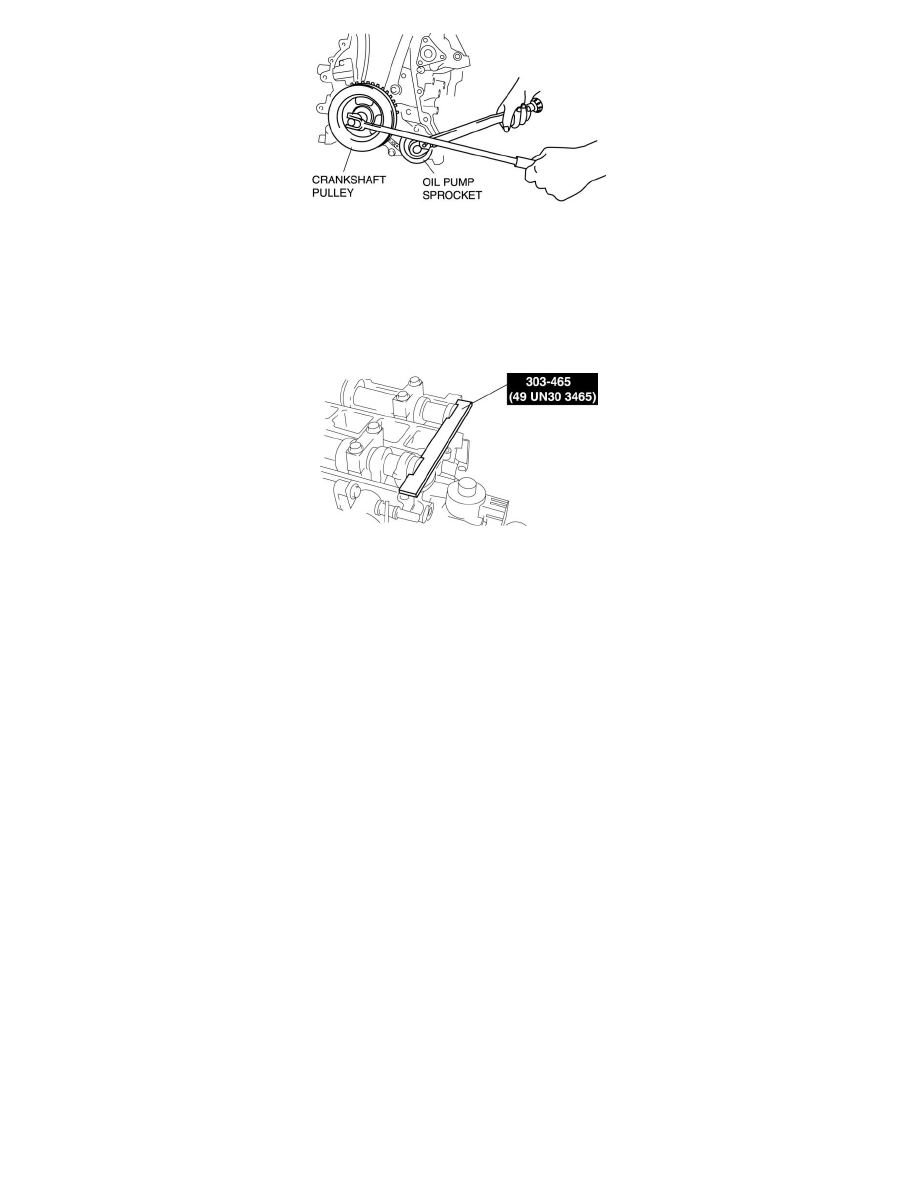

2. Remove/install the oil pump sprocket, and then remove the crankshaft pulley and crankshaft pulley lock bolt.

Tightening torque

-

20-30 Nm {2.1-3.0 kgf-m, 15-22 ft-lbf}

Timing Chain Installation Note

1. Install the SST to the camshaft as shown.

2. Install the timing chain.

3. Remove the retaining wire or paper clip from the auto tensioner to apply tension to the timing chain.

Engine Front Cover Installation Note

CAUTION:

-

Install the engine front cover before the applied silicone sealant starts to harden.

1. Apply silicone sealant to the engine front cover as shown.

Thickness

-

A: 2.2-3.2 mm {0.09-0.12 in}

-

B: 1.5-2.5 mm {0.06-0.098 in}

-

C: 2.2-4.3 mm {0.09-0.16 in}

-

D: 3.3-4.3 mm {0.13-0.16 in}
