Convertible Top Hydraulic Cylinder: Service and Repair
AR77.37-P-4171KA Remove/Install Hydraulic Cylinder For Soft Top Actuation

AR77.37-P-4171KA Remove/Install Hydraulic Cylinder For Soft Top Actuation

DANGER:

-

Risk of injury Mechanism can pinch, crush or, in extreme cases even sever extremities.
-

No parts of the body or limbs should be within the operating range of the mechanism when moving components.

-

Risk of injury to skin or eyes from hydraulic fluid spraying out under pressure. Risk of poisoning from swallowing hydraulic fluid.
-

Depressurize the hydraulic system completely before starting any work on the system. Wear protective clothing and eye protection.

-

Injury hazard from rollover bar extending
-

Extend rollover bar before working in the rollover bar area

1

Remove side paneling in left and right rear

2

Close soft top

NOTE:  Leave soft top bow and soft top compartment cover in upright position

3

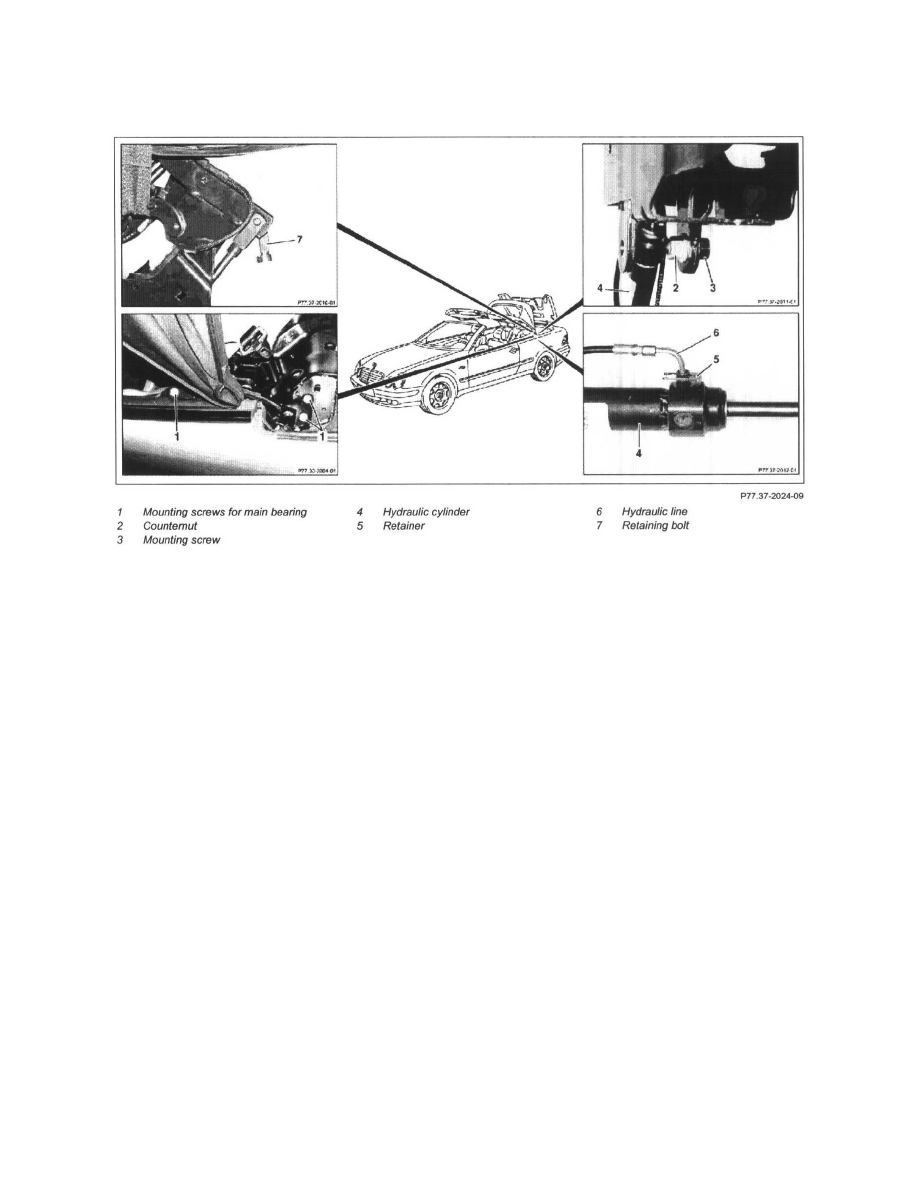

Unscrew mounting screws (1) from main bearing

NOTE:  Mark soft top main bearing on bearing plate to facilitate installation

Screw for soft top main bearing on body bearing plate - 20 N.m

4

Expose hydraulic lines

CAUTION:  If necessary loosen cable straps and electrical leads so that leads cannot be damaged

5

Lift soft top until hydraulic cylinder is accessible

6

Unclip retaining bolts (7) and pull out

7

Open counter nut (2) on mounting screw (3)

Screw for main drive cylinder on soft top main bearing - 48 N.m

8

Pull out mounting screw (3)

NOTE:  Plastic washers are inserted into mounting hole of hydraulic cylinder (4)

9

Remove hydraulic cylinder (4) out of soft top bearing downward
