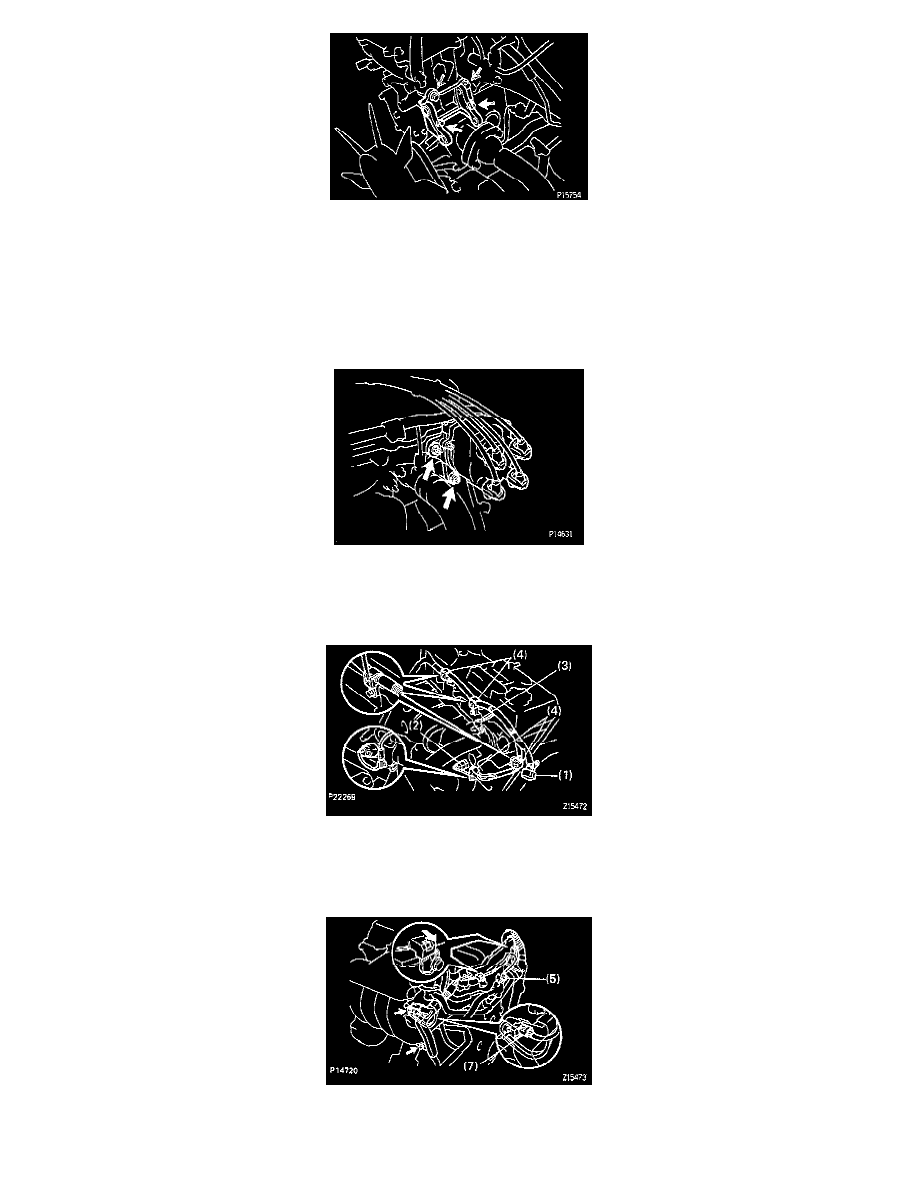

(d) Remove the 4 bolts and PS pump bracket.

9. Remove Positive Crankcase Ventilation (PCV) hoses.

10. Remove distributor.

(a)

Disconnect high-tension cords at the rubber boot from the cylinder head.

CAUTION:  Pulling on or bending the cords may damage the conductor inside.

(b) Disconnect the distributor connectors.

(c)

Remove the hold-down bolts and distributor.

(d) Remove the O-ring.

11. Disconnect engine wire.

(a)

Disconnect these connectors and clamps:

(1) w/ A/C: A/C compressor connector.
(2) Oil pressure sensor connector and clamp.
(3) Engine coolant temperature sender gauge connector.
(4) 4 engine wire clamps and engine wire.

(5) Engine Coolant Temperature (ECT) sensor connector.
(6) Exhaust Gas Recirculation (EGR) gas temperature sensor connector.
