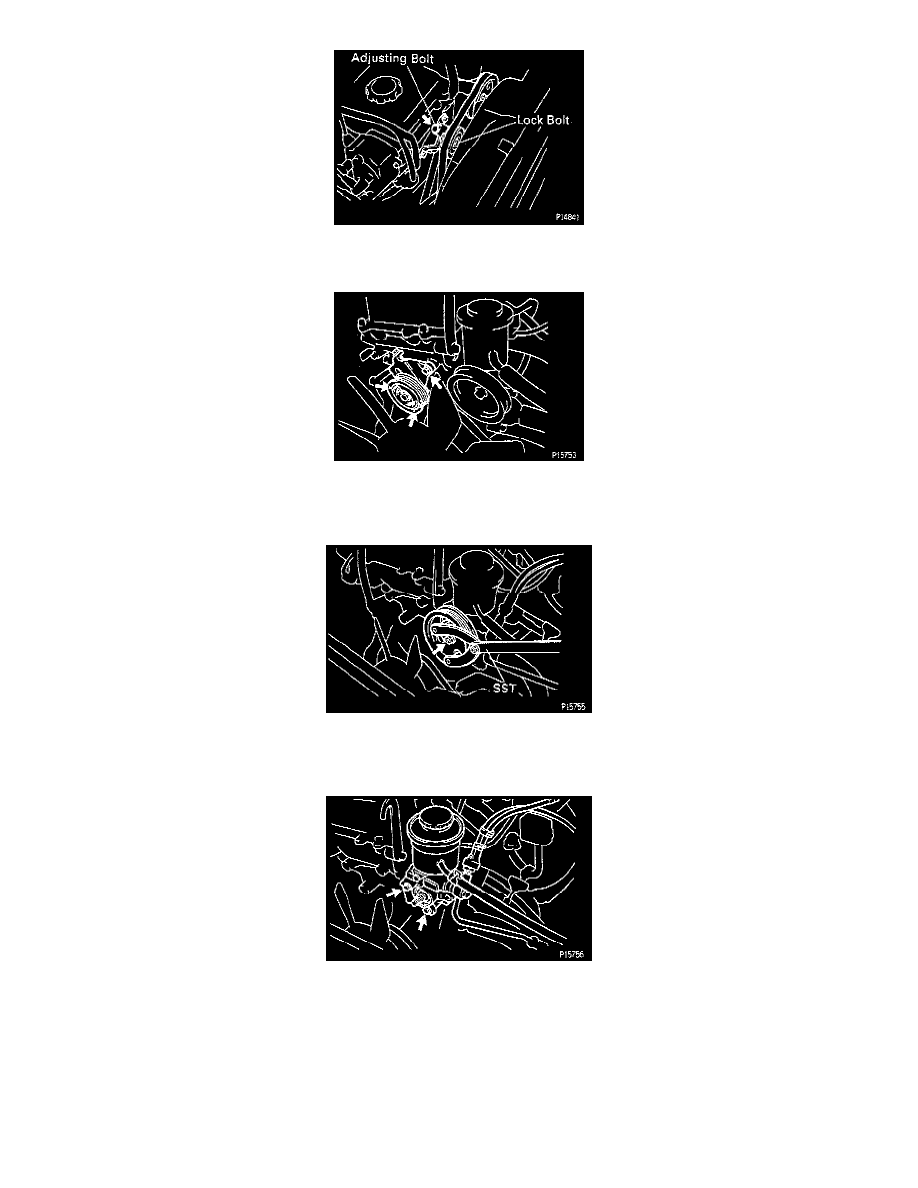

6. w/ PS: Remove drive belt for Power Steering (PS) pump.

Loosen the lock bolt and adjusting bolt, and remove the drive belt.

7. w/ PS: Remove drive belt idler pulley for PS pump.

Remove the 3 bolts and idler pulley.

8. w/ PS: Remove PS pump and bracket.

(a)

Using Special Service Tool (SST) Variable Pin Wrench Set # 09960-10010 (Variable Pin Wrench Arm Assembly # 09962-01000, Pin 10 #
09963-01000) or equivalents, remove the nut and PS pump pulley.

(b) Disconnect the 2 air hoses from the throttle body and air intake chamber.

(c)

Remove the 2 bolts, and disconnect the PS pump.

NOTE:  Put aside the pump and suspend it.
