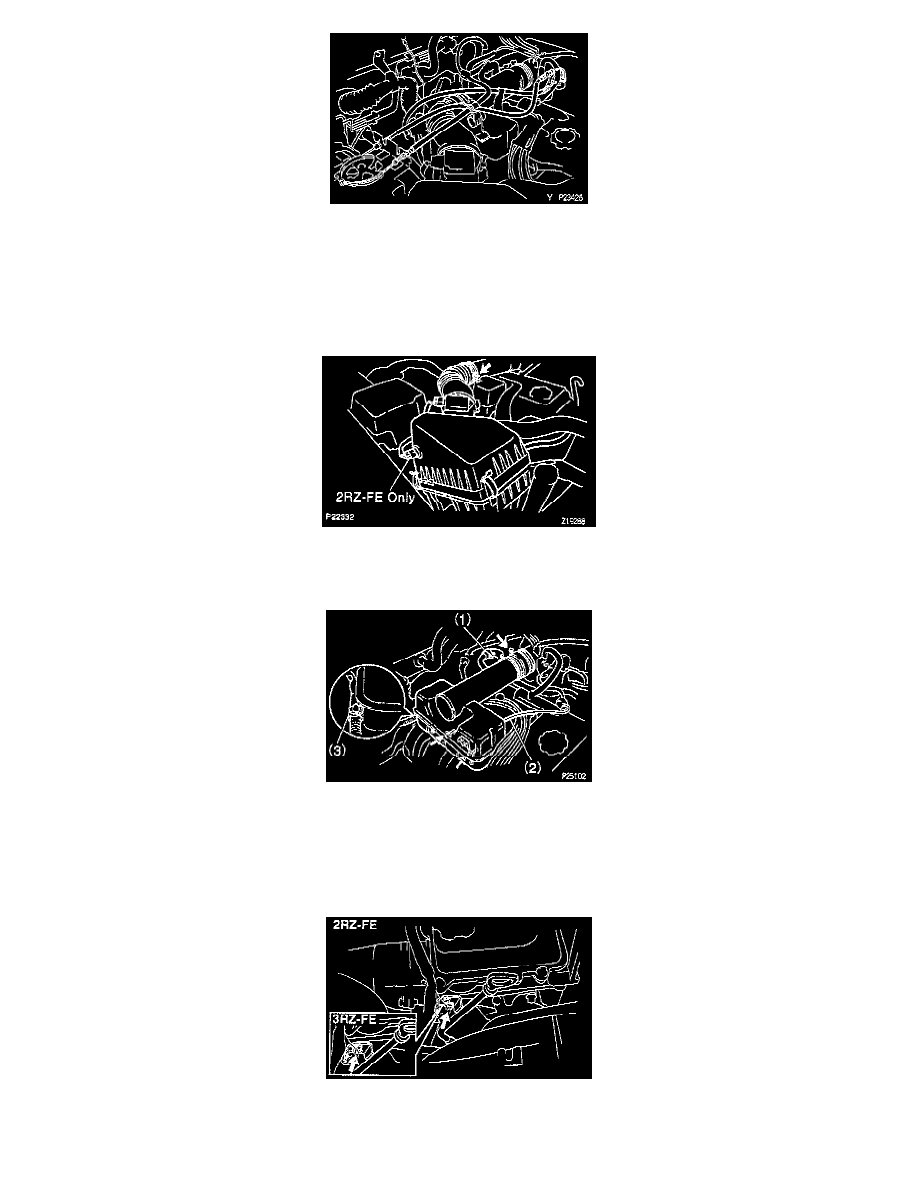

2. Disconnect these cables:

-

M/T: Disconnect the accelerator cable from the throttle body.

-

A/T: Disconnect the accelerator and throttle cables from the throttle body.

-

w/Cruise control system: Remove the actuator cover, and disconnect the cruise control cable from the actuator.

3. Remove air cleaner cap, Mass Air Flow (MAF) meter and resonator assembly.

(a)

Disconnect the 3 wire clamps for the engine wire.

(b) Disconnect the MAF meter connector.

(c)

Loosen the air cleaner hose clamp.

(d) Loosen the 4 clips, and remove the air cleaner cap, MAF meter and resonator assembly.

4. Remove intake air connector.

(a)

Disconnect these hoses and clamp:
(1) Air hose for Idle Air Control (IAC).
(2) Vacuum sensing hose.
(3) Wire clamp for engine wire.

(b) Loosen the hose clamp, and remove the 2 bolts and intake air connector.

5. Remove oil dipstick guide.

(a)

Remove the bolt, dipstick guide and engine wire bracket.

(b) Remove the O-ring from the dipstick guide.
