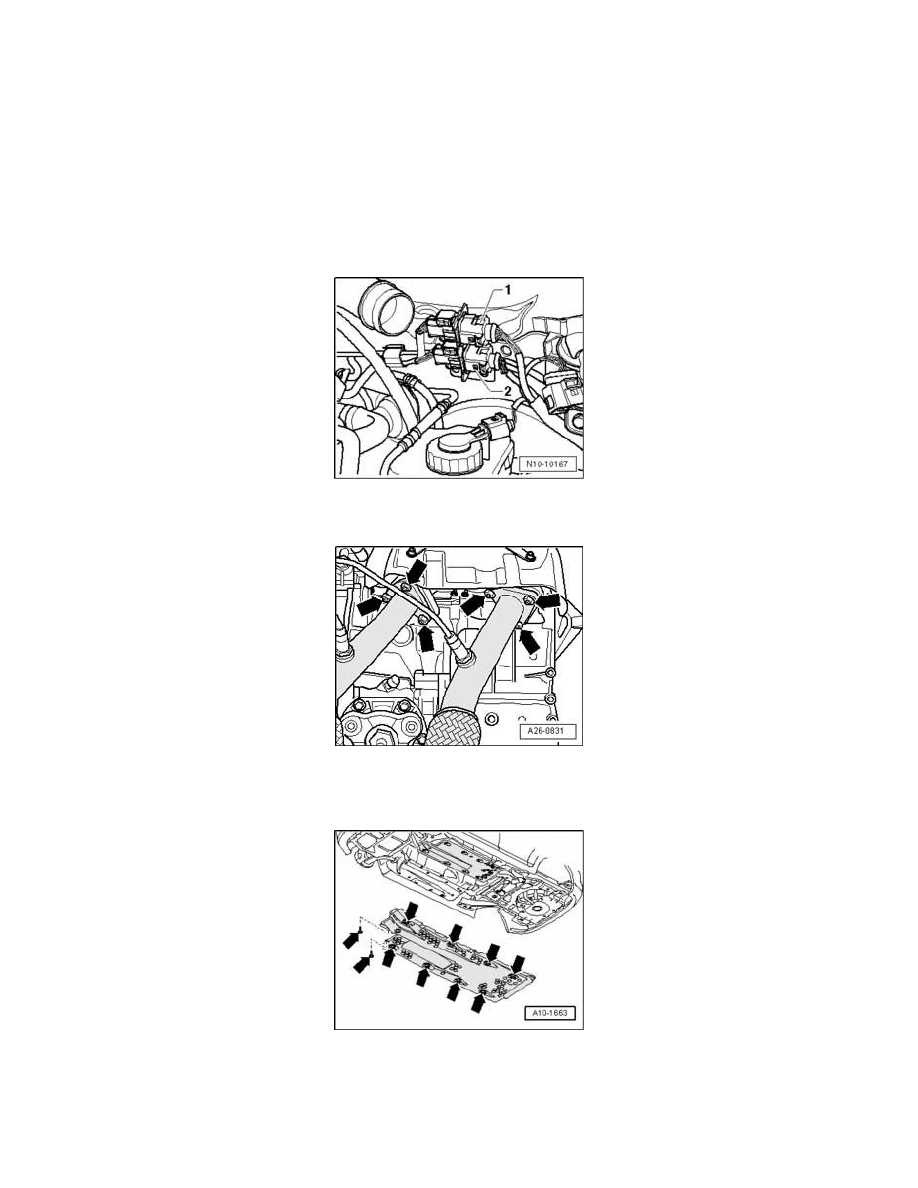

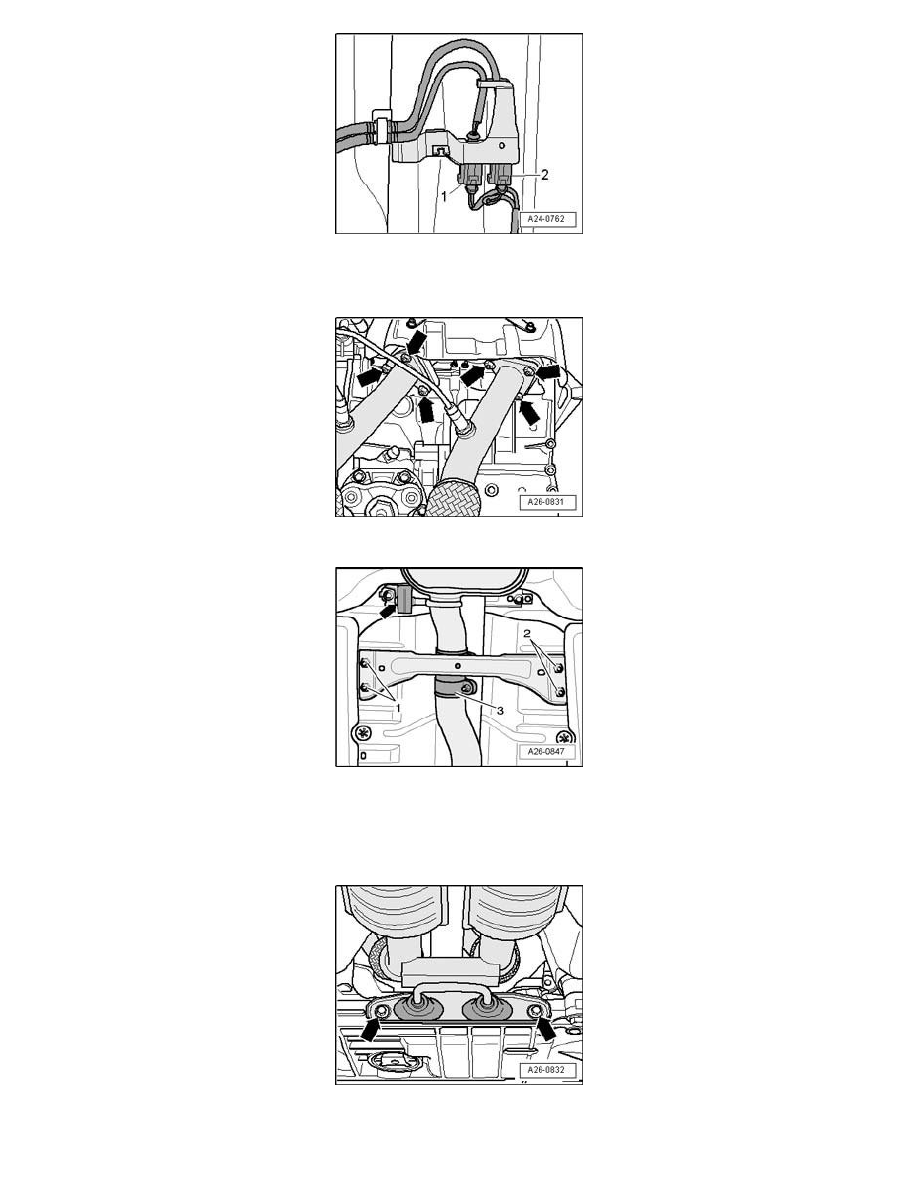

Disconnect electrical connectors - 1 - and - 2 - at right of vehicle floor.

-

Remove connection coupling from bracket and free up wiring to Oxygen Sensor (O2S) behind Three Way Catalytic Converter (TWC) G130 and
Oxygen Sensor (O2S) 2 behind Three Way Catalytic Converter (TWC) G131.

-

Remove front exhaust pipe nuts accessible from bottom from exhaust manifolds -arrows -.

-

Remove the underbody crossmember by removing nuts - 1 - and - 2 -.

NOTE:  Do not bend the flex joints in front of the exhaust pipe more than 20 degrees or they may be damaged.

-

Separate exhaust system at clamping sleeve - 3 -.

-

Unscrew bracket for exhaust system - arrows -.

-

Remove the front exhaust pipe with catalytic converter.
