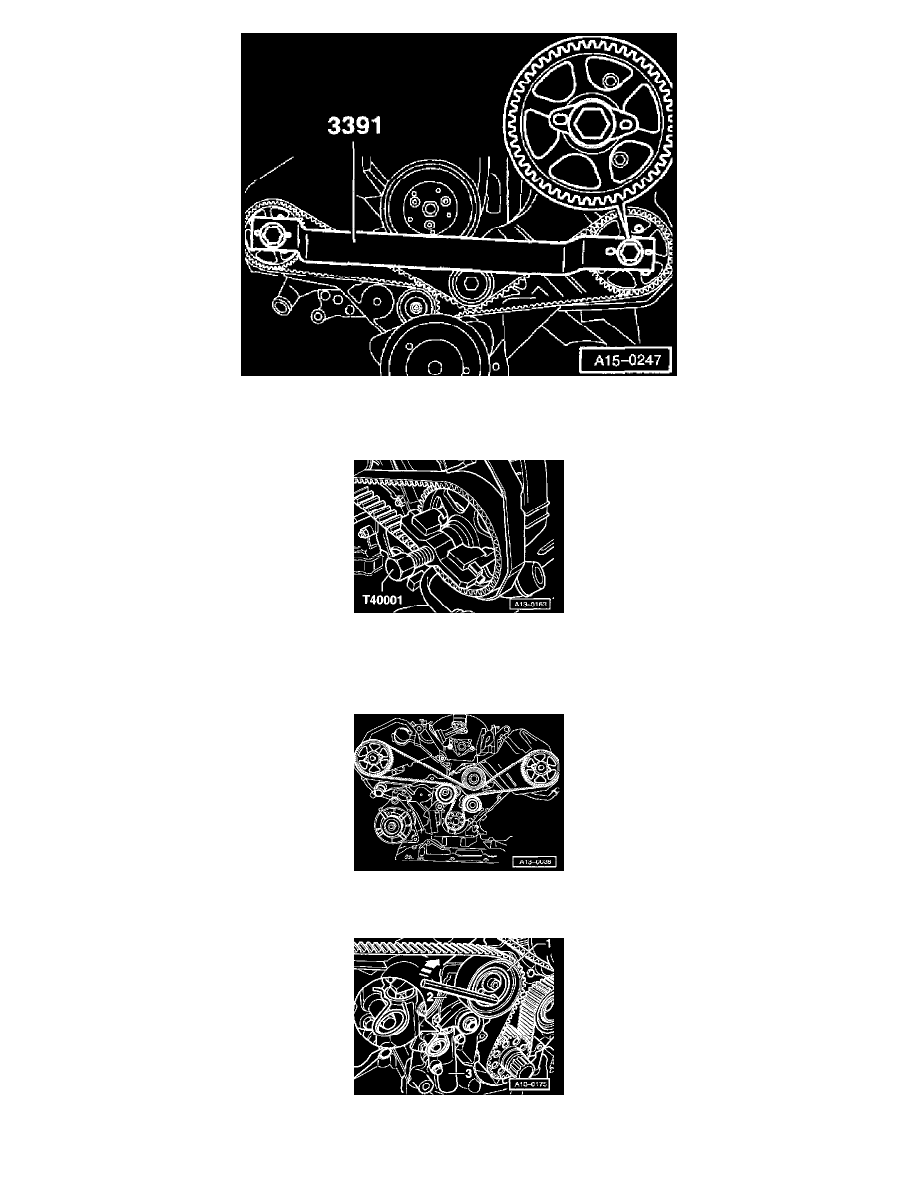

Install 3391 camshaft locator bar onto camshaft locking plates.

-

Loosen both bolts for camshafts and back out bolts approximately 5 turns.

-

Remove 3391 camshaft locator bar.

-

Remove both camshaft sprockets using T40001 special tool.

-

Reinstall both camshaft sprockets together with locking plates and hand-tighten.

Note:

The camshaft sprockets should be loose enough on the cone to be turned, but not so loose as to be tipped.

-

Install toothed belt on all sprockets as shown in illustration.

-

Install 3391 camshaft locator bar.

-

Using 8 mm hex wrench, turn toothed belt tensioner roller -1- clockwise in direction shown (arrow) until spring clamp can be removed.

-

Before starting engine for first time, pre-load tensioning roller as follows:
