Timing Belt: Diagrams (page 3 of 5)

-

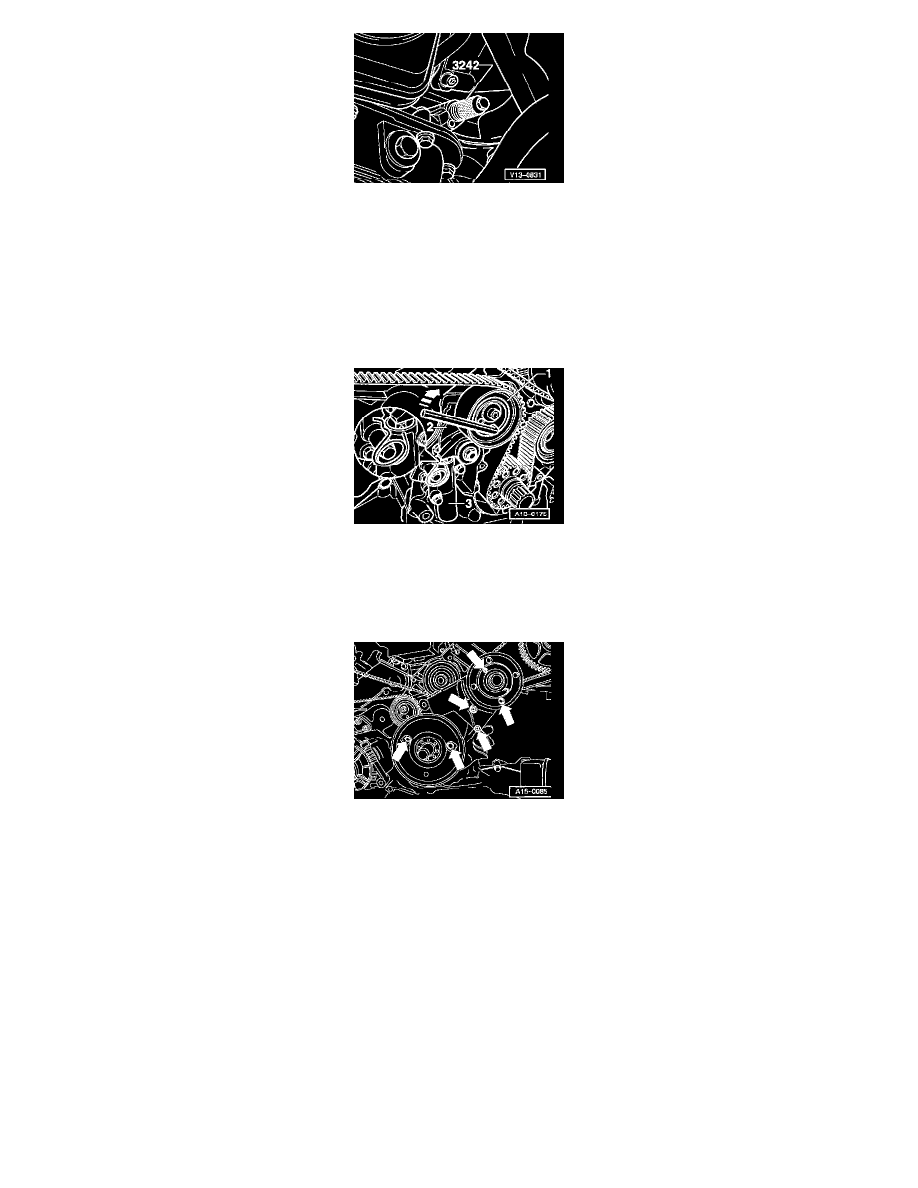

Install 3242 crankshaft holder into sealing plug opening.

-

Remove tensioner for ribbed belt.

-

Remove center and right toothed belt guards.

CAUTION: Before removing ribbed belt, note direction of rotation with chalk or felt-tip marker. Reversing the direction of rotation of a used

belt can destroy the belt. When installing the ribbed belt, make sure it is seated correctly on the pulley.

Notes:

The toothed belt tensioner is oil dampened. Compress it by slowly applying constant pressure.
Use spring clamp from 2024A.

-

Using 8 mm hex wrench, turn toothed belt tensioning roller -1- clockwise until tensioning lever -2- compresses tensioner -3- so that spring clamp
(2 mm diameter) can be inserted into bore and lifter.

-

Insert pin and release tension.

-

Remove vibration damper, refer to Cylinder Block Assembly/Harmonic Balancer/Service and Repair  See: Engine, Cooling and
Exhaust/Engine/Cylinder Block Assembly/Harmonic Balancer - Crankshaft Pulley/Service and Repair

-

Remove idler wheel for ribbed belt (arrows).

-

Remove toothed belt.

Installing
