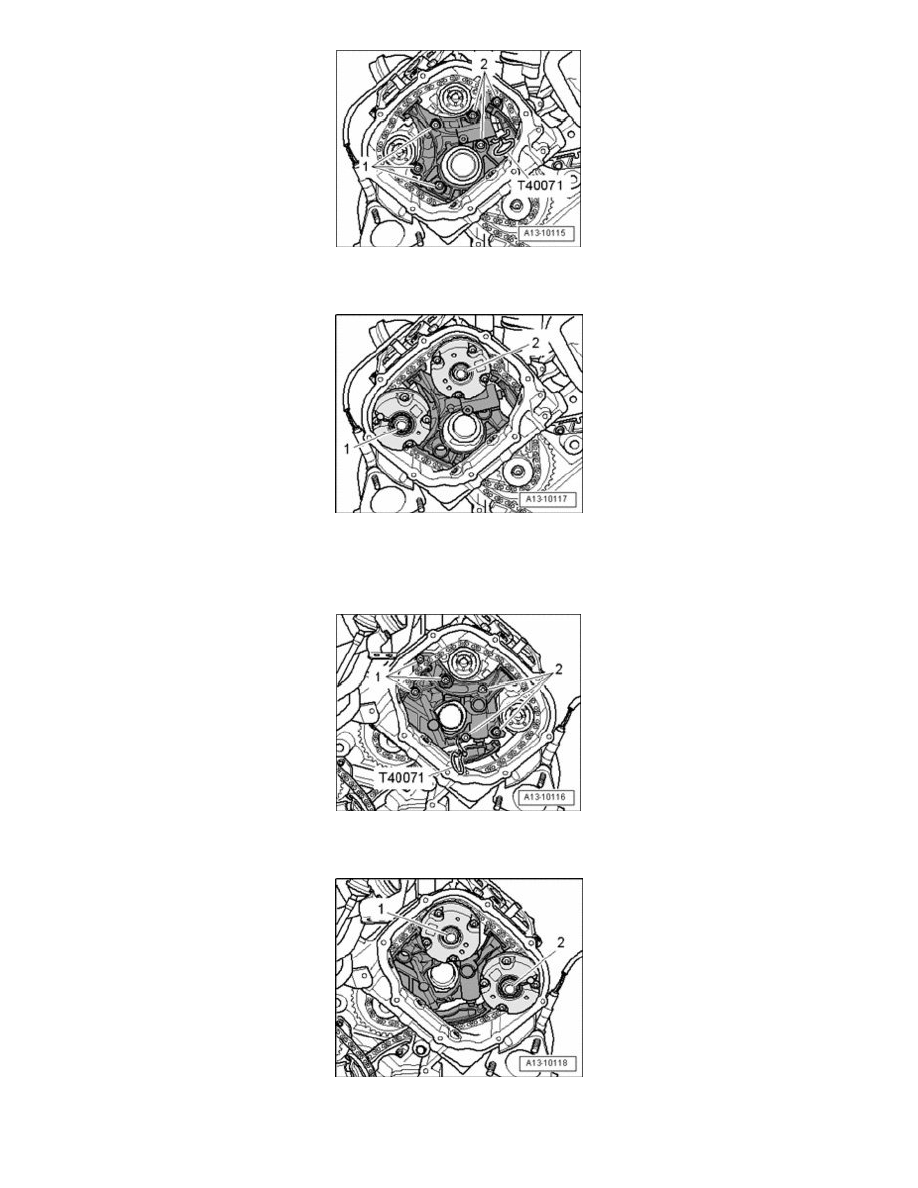

Set chain tensioner in place on left cylinder head and install camshaft timing chain, as shown in the illustration.

-

Tighten bolts - 1 - and - 2 -.

-

Replace camshaft bolts.

-

Place camshaft timing chain onto drive sprocket and onto camshaft adjusters and loosely thread in bolts - 1 - and - 2 -.

^

Both camshaft adjusters must be able to still be rotated on camshaft and must not tip.

-

Remove Locking Pin T40071.

-

Set chain tensioner in place on right cylinder head and install camshaft timing chain, as shown in illustration.

-

Tighten bolts - 1 - and - 2 -.

-

Replace camshaft bolts.

-

Place camshaft timing chain onto drive sprocket and onto camshaft adjusters and loosely thread in bolts - 1 - and - 2 -.

^

Both camshaft adjusters must be able to still be rotated on camshaft and must not tip.
