Remove Locking Pin T40071.

-

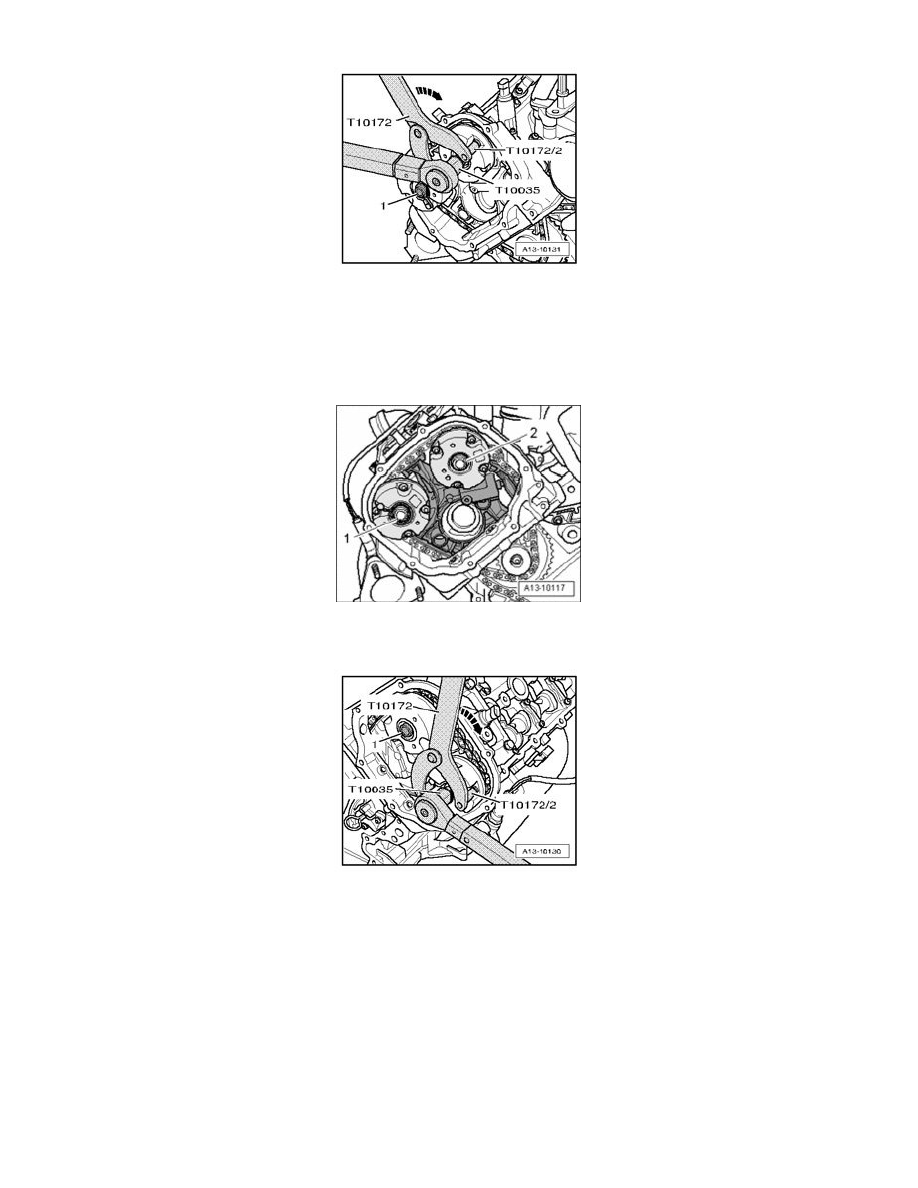

Set counter-holder T10172 with pin T10172/2 in place on camshaft adjuster of left intake camshaft.

-

Hold camshaft timing chain pretensioned by pressing on counter-holder in direction of - arrow -.

-

Simultaneously, pre-torque camshaft bolt using multipoint socket T10035 and torque wrench.

^

Torque specification: 40 Nm.

-

Continue holding pretension on intake camshaft and pre-torque bolt - 1 - on exhaust camshaft.

^

Torque specification: 40 Nm.

-

Tighten camshaft bolts - 1 - and - 2 - on left cylinder head to final torque specification.

^

Torque specification: 80 Nm plus an additional 90° (1/4 turn).

-

Set counter-holder T10172 with pin T10172/2 in place on camshaft adjuster of right exhaust camshaft.

-

Hold camshaft timing chain pretensioned by pressing on counter-holder in direction of - arrow -.

-

Simultaneously, pre-torque camshaft bolt using multipoint socket T10035 and torque wrench.

^

Torque specification: 40 Nm.

-

Continue holding pretension on exhaust camshaft and pre-torque bolt - 1 - on intake camshaft.

^

Torque specification: 40 Nm.
