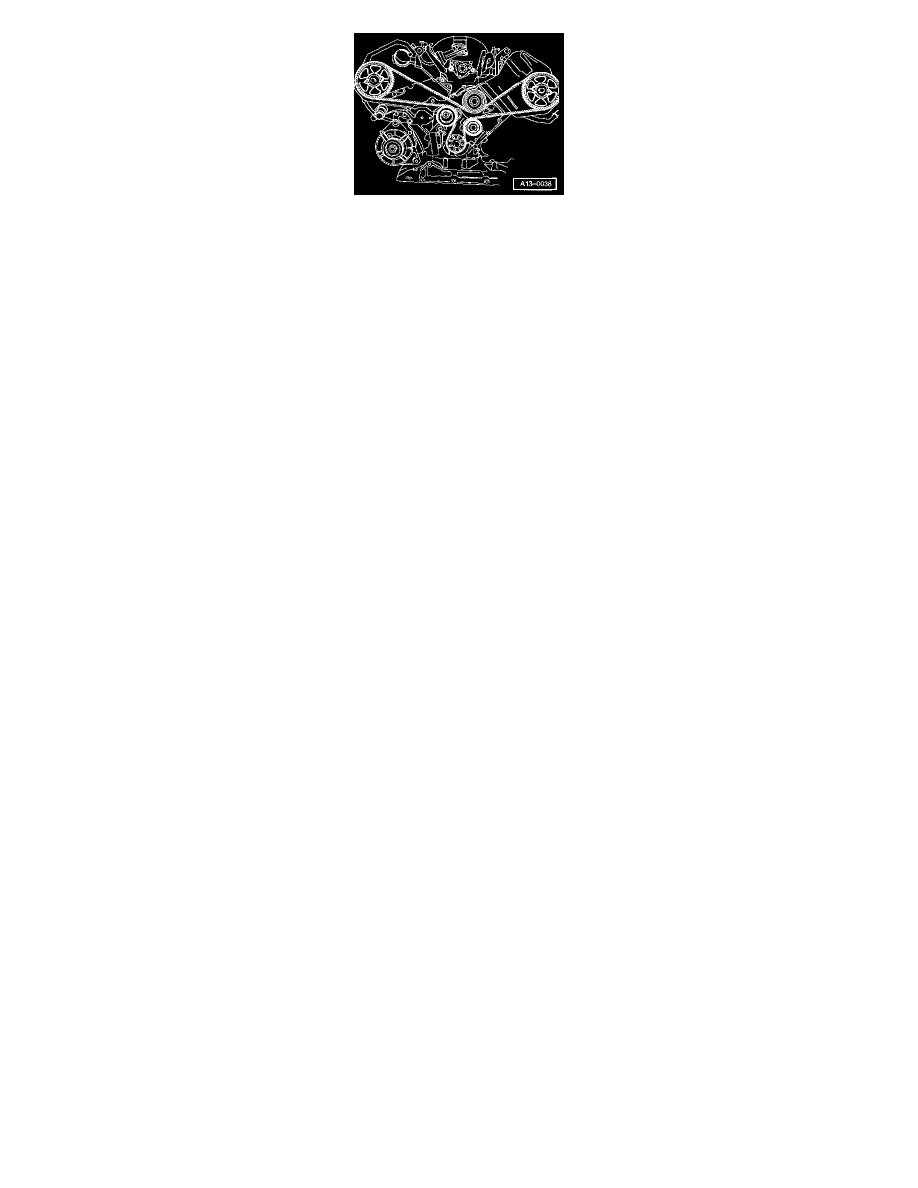

Timing Belt: Diagrams (page 5 of 5)

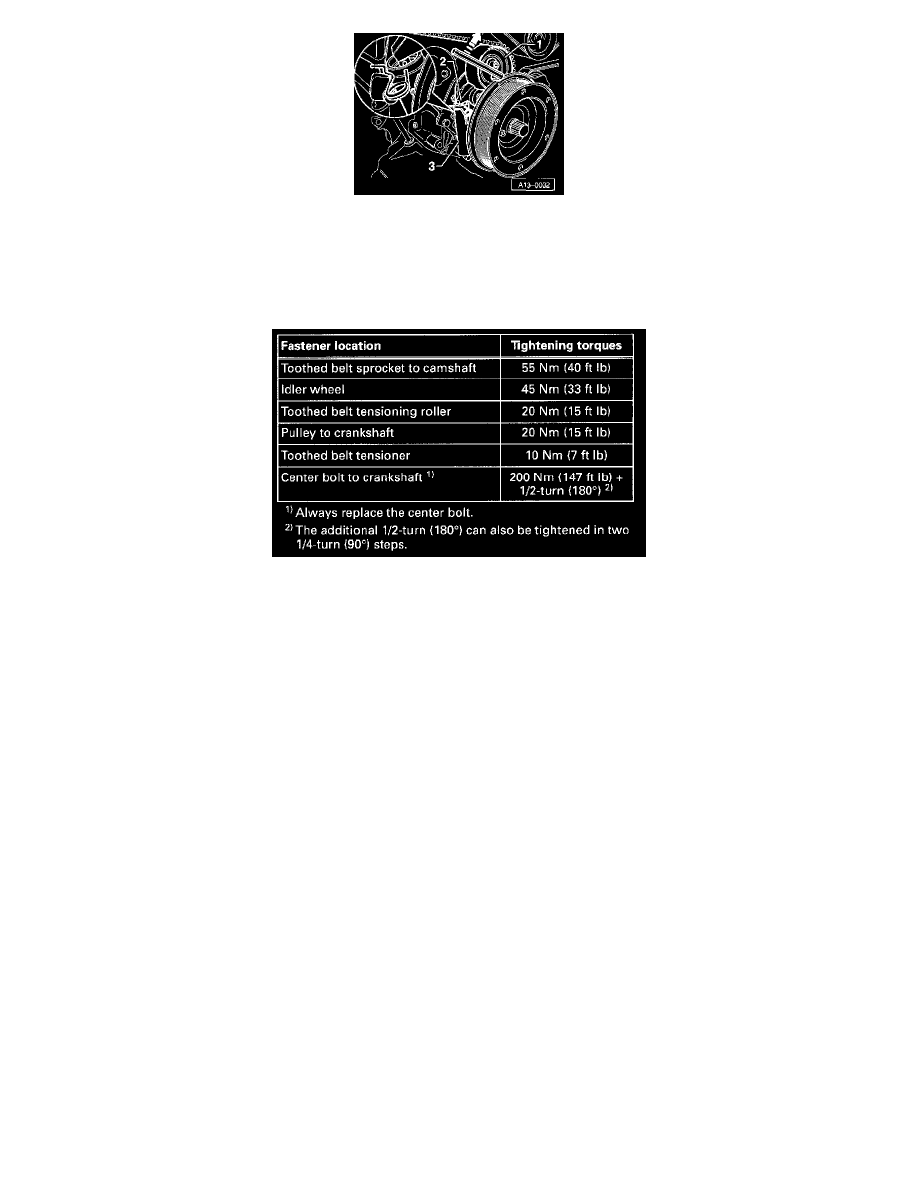

- Using 8 mm hex wrench, turn toothed belt tensioning roller -1- counter-clockwise, opposite direction shown (arrow), until tensioning lever -2-
compresses tensioner -3- so that spring clamp (2 mm dia) can be removed and then remove clamp.

Before starting engine, pre-load timing tensioning roller as follows:

Using a torque wrench with 8 mm hex bit, apply tension to toothed belt clockwise in direction shown (arrow) until a torque of 15 Nm is attained.
This ensures tensioner has expanded completely and is properly engaging toothed belt.
