Installing

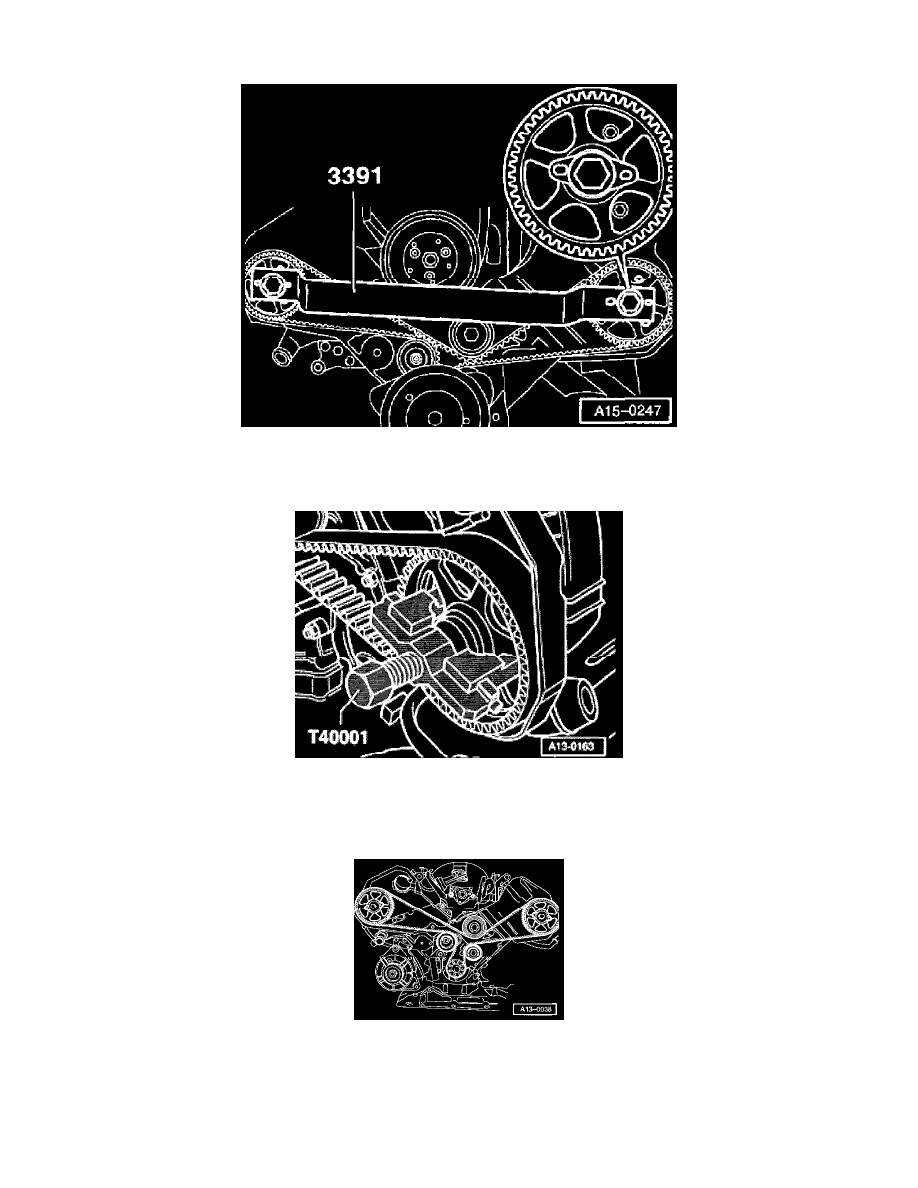

- Install 3391 camshaft locator bar into locking plates of camshafts.
- Loosen bolts of both camshafts and back out bolts approx. 5 turns.
- Remove 3391 camshaft locator bar.

- Remove both camshaft sprockets using T40001.
- Reinstall both camshaft sprockets together with locking plates and hand-tighten.

Note:

The camshaft sprockets should be loose enough to be turned but not so loose as to be out of alignment.

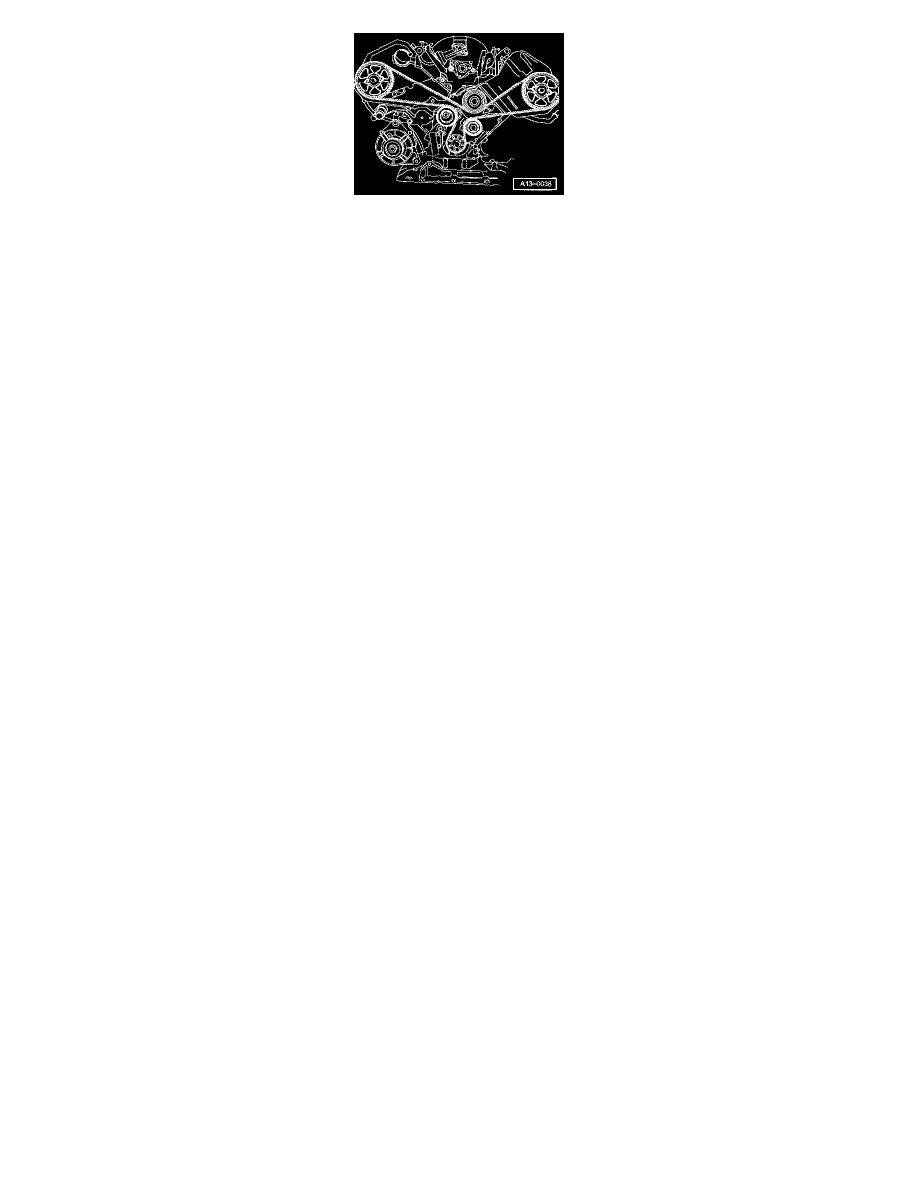

- Install toothed belt on all sprockets as shown.
- Install 3391 camshaft holding bar.
