Air Register: Locations

Air Routing And Air Distribution In Passenger Compartment

NOTE:

-

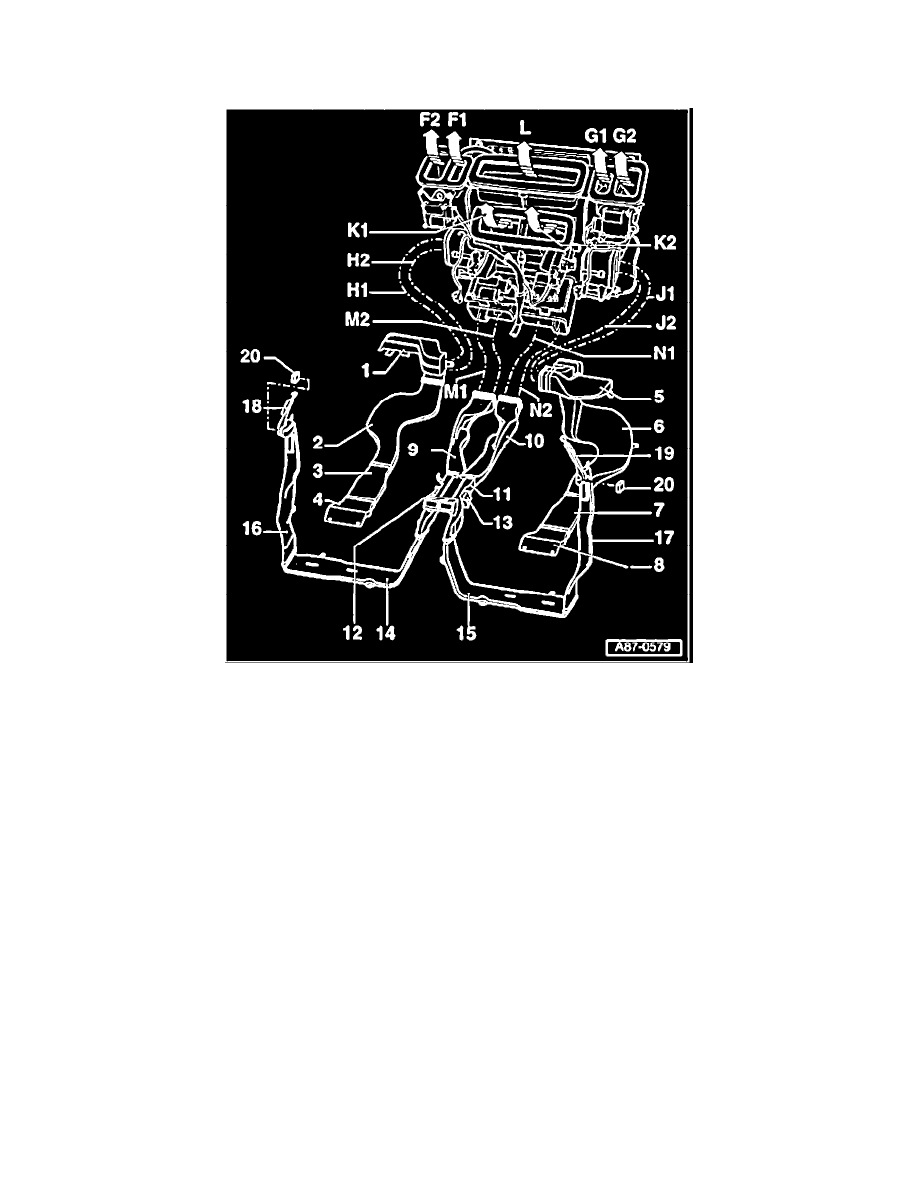

Air intake and air routing in heating and A/C unit

-

Fitting locations of individual components

-

Description of items "F1" to "N2"

1

Air duct and front left footwell vent

2

Air duct to rear left footwell vent

3

Air duct to rear left footwell vent

4

Rear left footwell vent
-

Vehicles with Rear A/C Control Head (Climatronic) -E265- are fitted with Left Rear Footwell Heater -Z42-

5

Air duct and front right footwell vent

6

Air duct to rear right footwell vent

7

Air duct to rear right footwell vent

8

Rear right footwell vent
-

Vehicles with Rear A/C Control Head (Climatronic) -E265- are fitted with Right Rear Footwell Heater -Z43-

9

Air duct to rear left vents

10

Air duct to rear right vents

11

Rear vent air distribution
-

Different versions for vehicles without and with Rear A/C Control Head (Climatronic) -E265-

12

Left Rear Warm/Cold Flap Air Outlet Motor -V220-
-

On vehicles with Rear A/C Control Head (Climatronic) -E265-, motor only actuates flaps for left side

-

Connecting element between flap and motor is "red" colored

-

On vehicles with no Rear A/C Control Head (Climatronic) -E265- (no Right Rear Warm/Cold Flap Air Outlet Motor -V221-), flaps on right
side are moved via a joint shaft by Left Rear Warm/Cold Flap Air Outlet Motor -V220-

13

Right Rear Warm/Cold Flap Air Outlet Motor -V221-
-

Only fitted on vehicles with Rear A/C Control Head (Climatronic) -E265-

-

Connecting element between flap and motor is "blue" colored
