Cruise Control Servo Cable: Adjustments

-

Remove engine cover.

-

Remove engine compartment cross support.

-

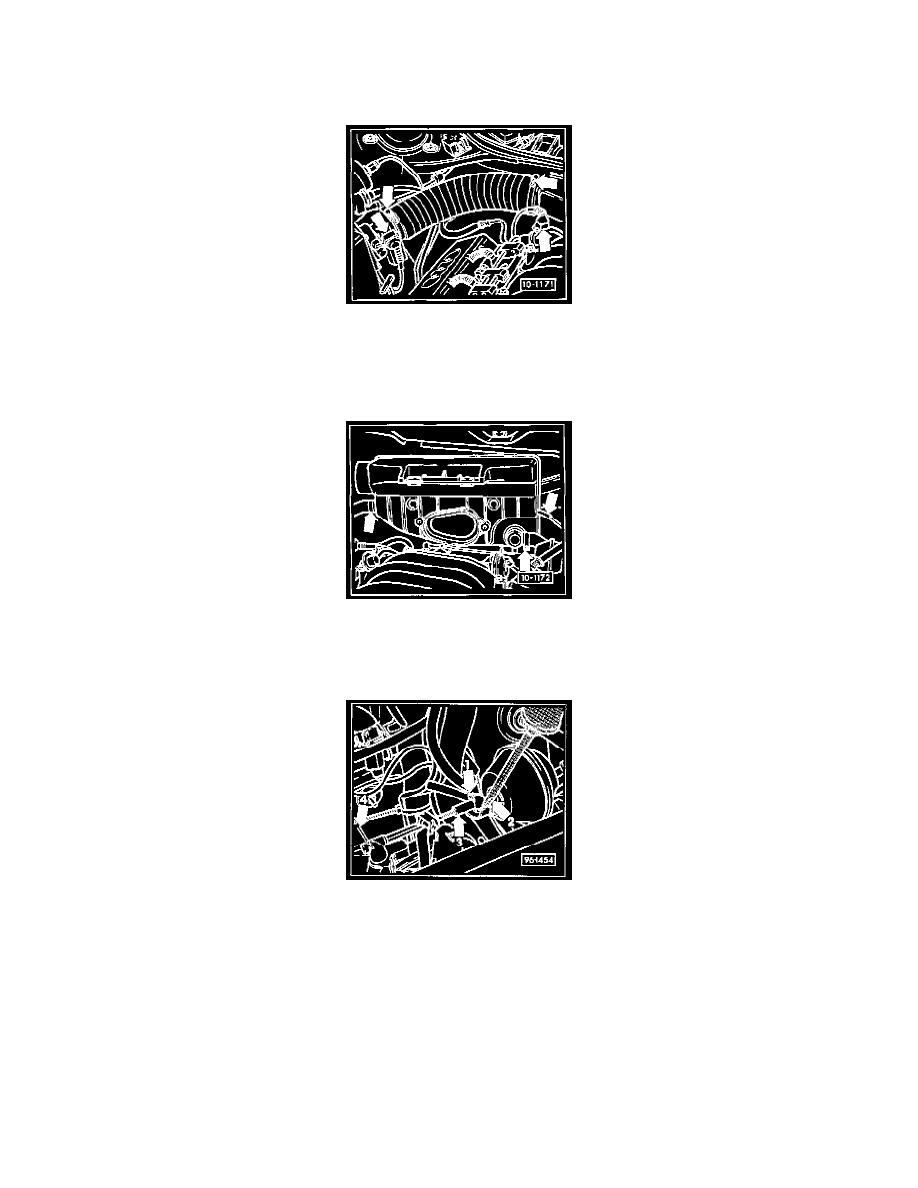

Loosen clamps at points shown (upper arrows) and remove air hose between Mass Air Flow (MAF) sensor and intake manifold.

-

Remove connectors from MAF sensor and Idle Air Control (IAC) valve as shown (lower arrows).

NOTE:  Illustrations show engine with engine cover removed.

-

Unclip cover from intake air silencer.

-

Remove both screws, then press intake air silencer back and lift up.

-

Remove both crankcase breathers and remove vacuum hose (arrows).

-

Remove intake air silencer.

-

Remove safety clip -1-.

-

Carefully pry linkage out of ball stud -2- using screwdriver.

-

Adjust linkage -3 until clearance -4- is 0.5-1.0 mm (0.020-0.040 in.).

-

Install in reverse order of removal.
