Wiper Relay: Locations

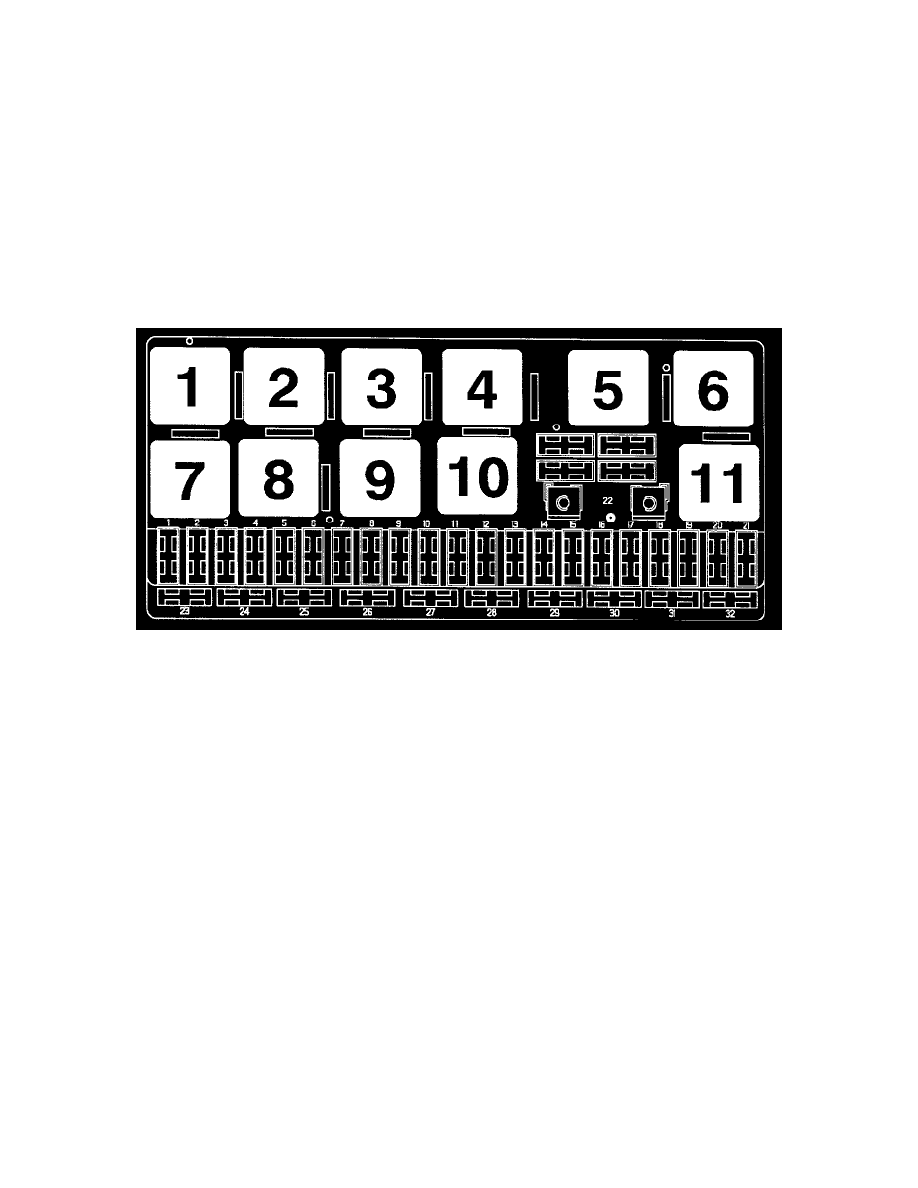

Fuse and Relay Arrangement in Main Fuse/Relay Panel

Fuse Colors

30 A - green
25 A - white
20 A - yellow
15 A - blue
10 A - red
7,5 A - brown
5 A

- beige

3 A

- violet



Fuse and Relay Identification

CAUTION:  Before working on the electrical system:

-

Determine the correct coding for the anti-theft radio.

-

Disconnect the battery Ground (GND) strap.

Relay Identification

1  -

Fog light relay -J5-

2  -

Second speed coolant Fan Control (FC) relay -J101-

3  -

After-run coolant Fan Control (FC) control module -J138-

4  -

Headlight washer system relay -J39-

5  -

Load reduction relay -J59-

6  -

Heater fan relay-J11-

7  -

Dual horn relay -J4-

8  -

Open (see relay identification label on fuse/relay panel) or starter interlock alarm system relay -J60-

9  -

Wiper/washer intermittent relay -J31-

10  -

Fuel pump (FP) relay -J17-

11  -

Coolant Fan Control (FC) relay -J26-



Fuse Identification

1  -

Fog lights, rear fog light

15A

2  -

Emergency flashers

15A

3  -

Horn, heated seats

30A

4  -

Clock, luggage compartment light, interior lights,

vanity mirror, cigarette lighter, board computer,
reading lights, automatic climate control, radio,
Auto-check system

15A

5  -

Coolant fan

30A

6  -

Parking, side marker and tail lights, right

5A

7  -

Parking, side marker and tail lights, left

5A
