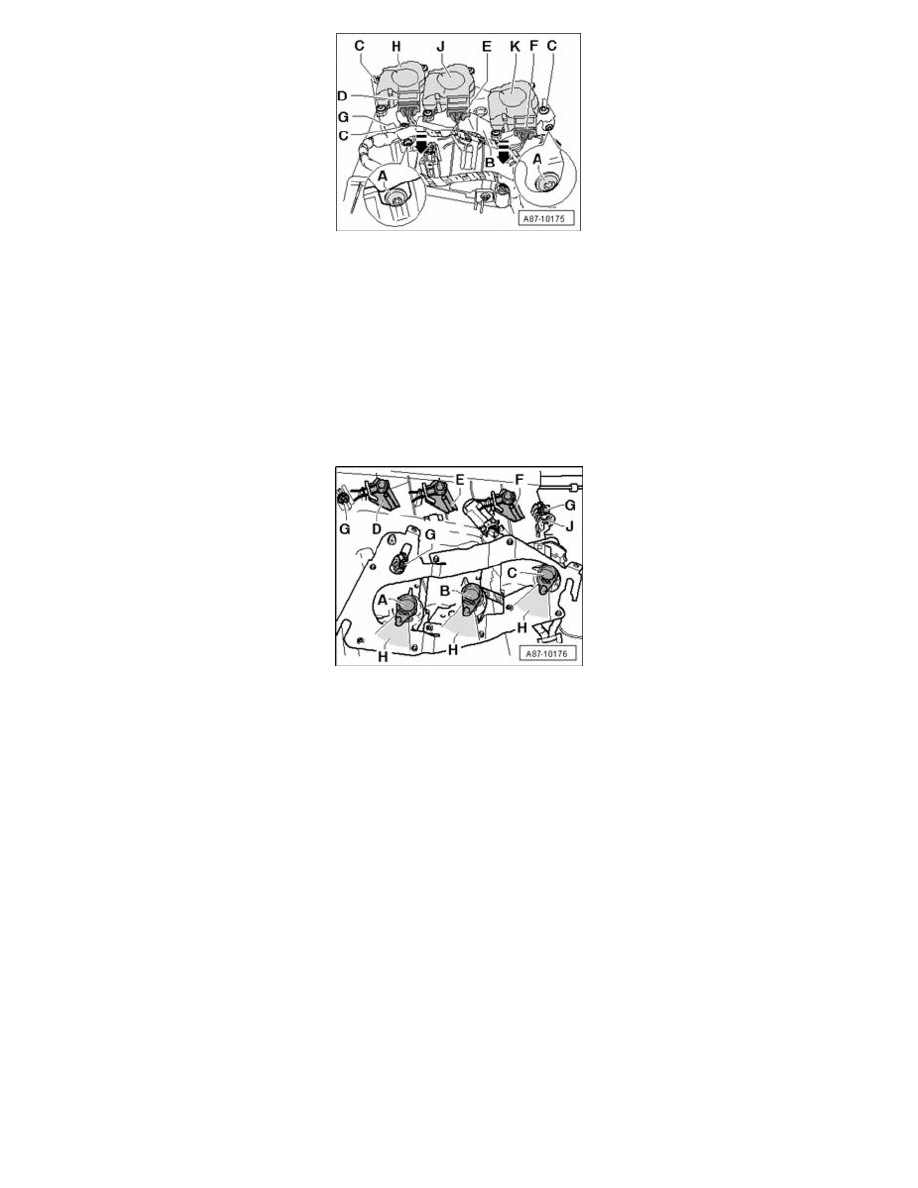

Remove bolts - A -.

NOTE:  Bolts - C - are not loosened or removed to remove retaining plate - B -, they are used to guide the retaining plate.

-

Pull out retaining plate - B - with control motors downward.

-

Mark connectors - D - to - F - (risk of interchange) and disconnect them.

-

Disengage mount for wiring harness - G - from retaining plate - B -.

NOTE:  On "Basic" version A/C system, only Defroster Flap Motor V107 - H - and Left Side Vent Motor V299 - B - are installed. Left Center
Vent Motor V110 - K - with connector - F - is present only on "Comfort" version A/C system.

Installing

-

Check levers of control motors - A - to - C -, retaining plate can only be installed correctly when they are located in the position depicted (service
position).

NOTE:
-

Position - H - shows the respective adjustment range of the control motors.

-

If both control motor levers are not located in the position depicted, the control motor (s) may be connected via a 5 A fuse to a 12 V battery
e.g. using an adapter lead (or an adapter lead from Connector Test Set VAG1594C to terminals "5" and "6"). Rotate control motor for only as
long until it has reached the position depicted (the turning direction can be reversed by swapping Plus and Minus).

-

Check position of threaded plates - J -.

NOTE:  Bolts - G - are used as a guide when installing retaining plate, if they are screwed in too far, the retaining plate cannot be installed, if they
are not screwed in far enough, it may possibly cause noise.

-

Connect connectors to the control motors (note assignment, risk of interchange) and secure wiring harness to retaining plate.

-

Insert retaining plate on to bolts - F -, when doing this make sure that studs on levers of control motors - A - to - C - are guided into lever guides on
flaps - D - to - F -.
