Air Door Actuator / Motor: Service and Repair
Indirect Ventilation Flap Motor V213, Removing and Installing

Indirect Ventilation Flap Motor V213, Removing And Installing

NOTE:

-

Installed only in vehicles with "Comfort" version A/C system

-

Vent for indirect ventilation is not installed on vehicles with "Basic" version A/C system.

-

Indirect Ventilation Flap Motor Position Sensor G330 is installed in Indirect Ventilation Flap Motor V213.

Removing

-

Remove instrument cluster.

-

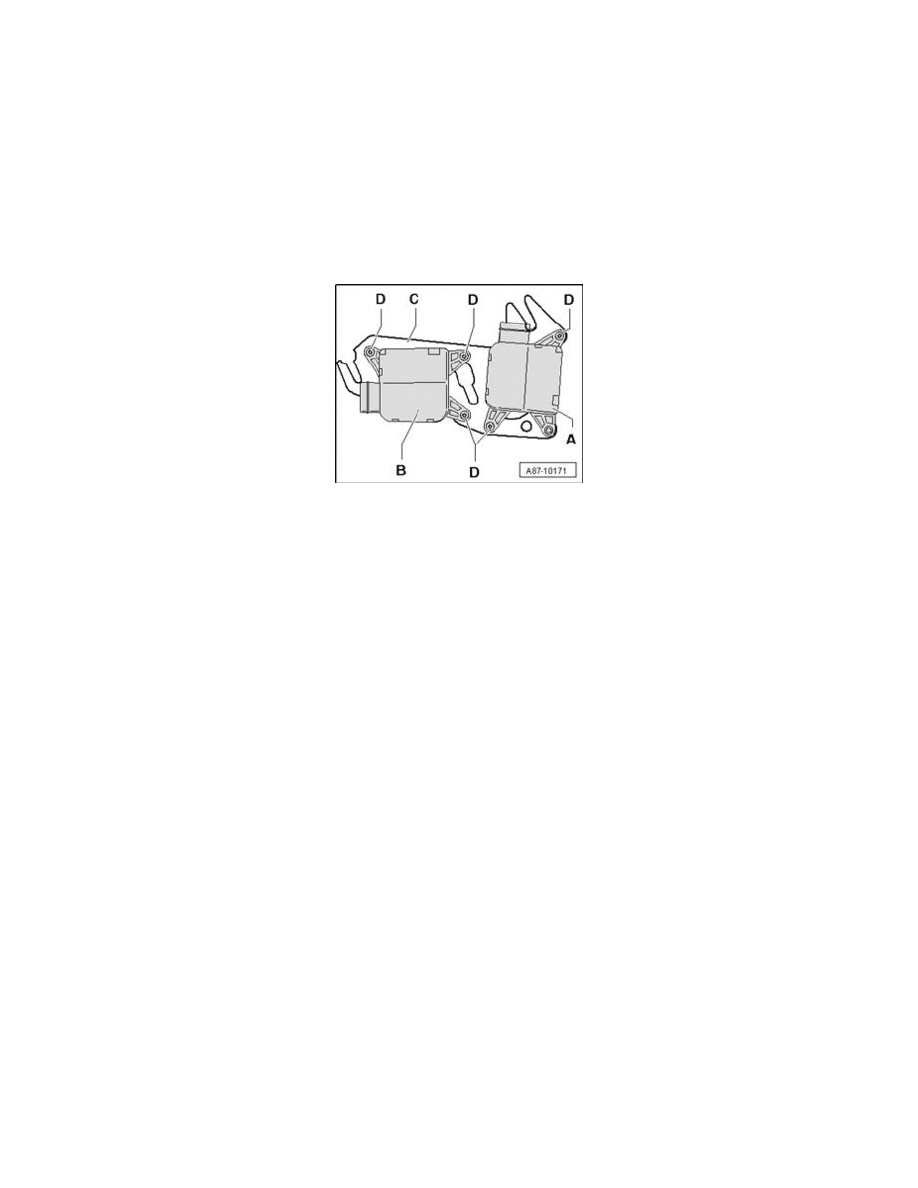

Disengage catch - A - and remove retaining bracket - B -.

-

Pull off Indirect Ventilation Flap Motor V213 - C - from intermediate piece under center instrument panel, make sure that shaft - E - is not pulled
out as well.

-

Disconnect connector - D - from Indirect Ventilation Flap Motor V213 - C -.

Installing

-

Check position of control motor shaft - F -, it must be located approximately in the position depicted.

-

Insert control motor on to shaft - E - of flap.

NOTE:
-

Control motor must be inserted only in the position possible without using force. If control motor can only be slid on with initial force, check
shaft of flap - E -, it may be twisted.

-

Check fitting of connection, there must be no play between control motor shaft and flap shaft.

-

If motor shaft - F - is not in the position depicted (it can only be connected on to shaft in this position), connect terminals "5" and "6" of
control motor via a 5 A fuse to a 12 V battery e.g. using adapter lead (or an adapter lead from Connector Test Set VAG1594C). Rotate control
motor for as long until the shaft is located in the position depicted (control motor can be connected without initial force), the turning direction
can be reversed by swapping Plus and Minus.

-

Control motor shaft - E - does not have a stop, it rotates continuously when voltage is applied to terminals "5" and "6". Therefore, if control
motor cannot be connected, voltage should be applied only when the control motor has been removed in order to bring shaft into the correct
position.

-

Connect connector - D - to Indirect Ventilation Flap Motor V213 - C -.

-

Install retaining bracket - B -, pay attention to catch - A - while doing this.

-

Install the remaining removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module J255 and erase DTCs displayed if necessary. Vehicle Diagnosis,
Testing and Information System VAS 5051 in "Guided Fault Finding" function.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system. Vehicle Diagnosis, Testing and Information
System VAS 5051 in "Guided Fault Finding" function.
