Air Door Actuator / Motor: Service and Repair
Right Rear Temperature Flap Motor V314, Removing and Installing

Right Rear Temperature Flap Motor V314, Removing And Installing

NOTE:  With Right Rear Temperature Flap Position Sensor G392

Removing

-

Switch ignition off

-

Remove left side wall trim in luggage compartment.

-

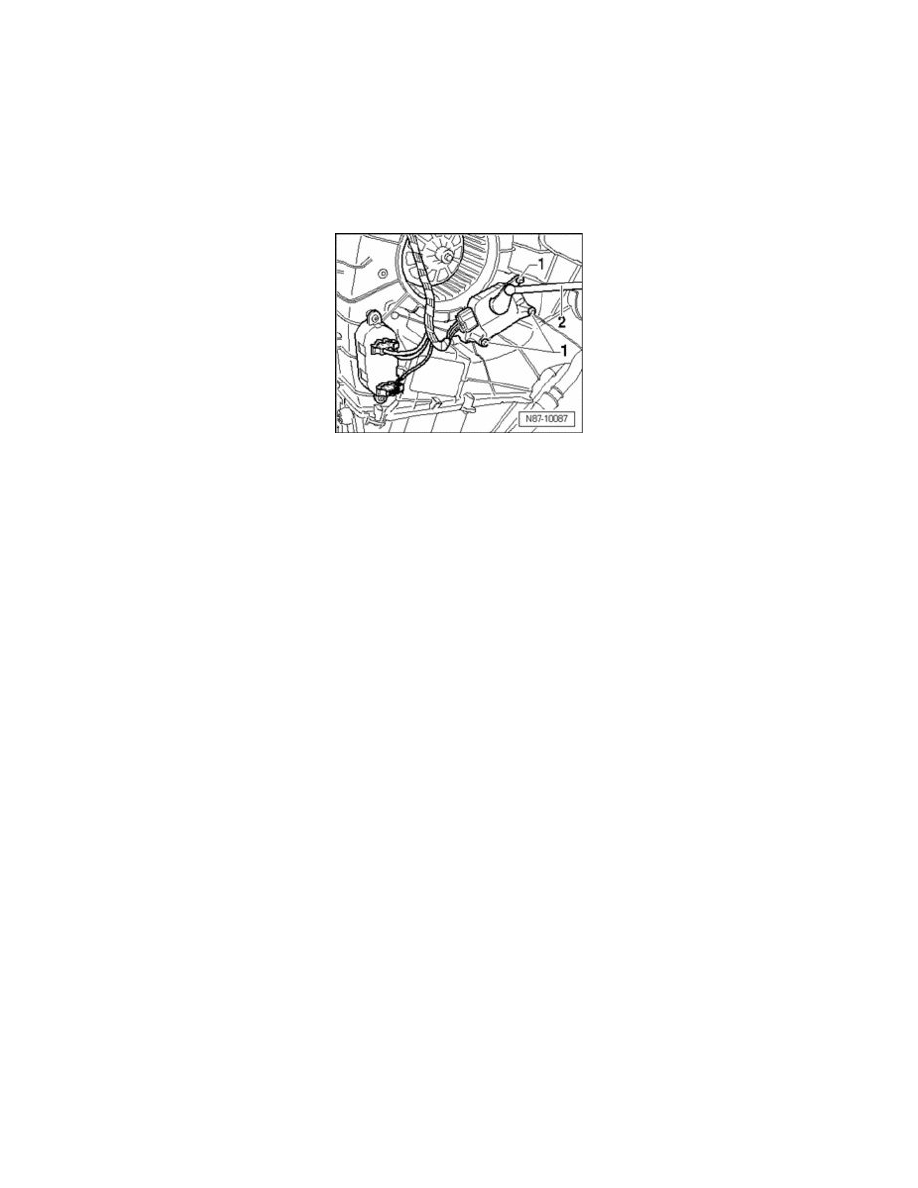

Remove (unhook) lever - 2 - from Right Rear Temperature Flap Motor V314.

-

Remove mounting bolts - 1 -.

-

Disconnect electrical connection from Right Rear Temperature Flap Motor V314 and remove control motor.

Installing

-

Install the removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module J255 and of Rear A/C Control Head (Climatronic) E265 and erase
DTCs displayed if necessary. Vehicle Diagnosis, Testing and Information System VAS 5051 in "Guided Fault Finding" function.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system. Vehicle Diagnosis, Testing and Information
System VAS 5051 in "Guided Fault Finding" function.
