Air Door Actuator / Motor: Service and Repair
Right Rear Air Flap Motor V240, Removing and Installing

Right Rear Air Flap Motor V240, Removing And Installing

NOTE:  With Right Rear Air Flap Position Sensor G390

Removing

-

Switch ignition off

-

Remove left side wall trim in luggage compartment.

-

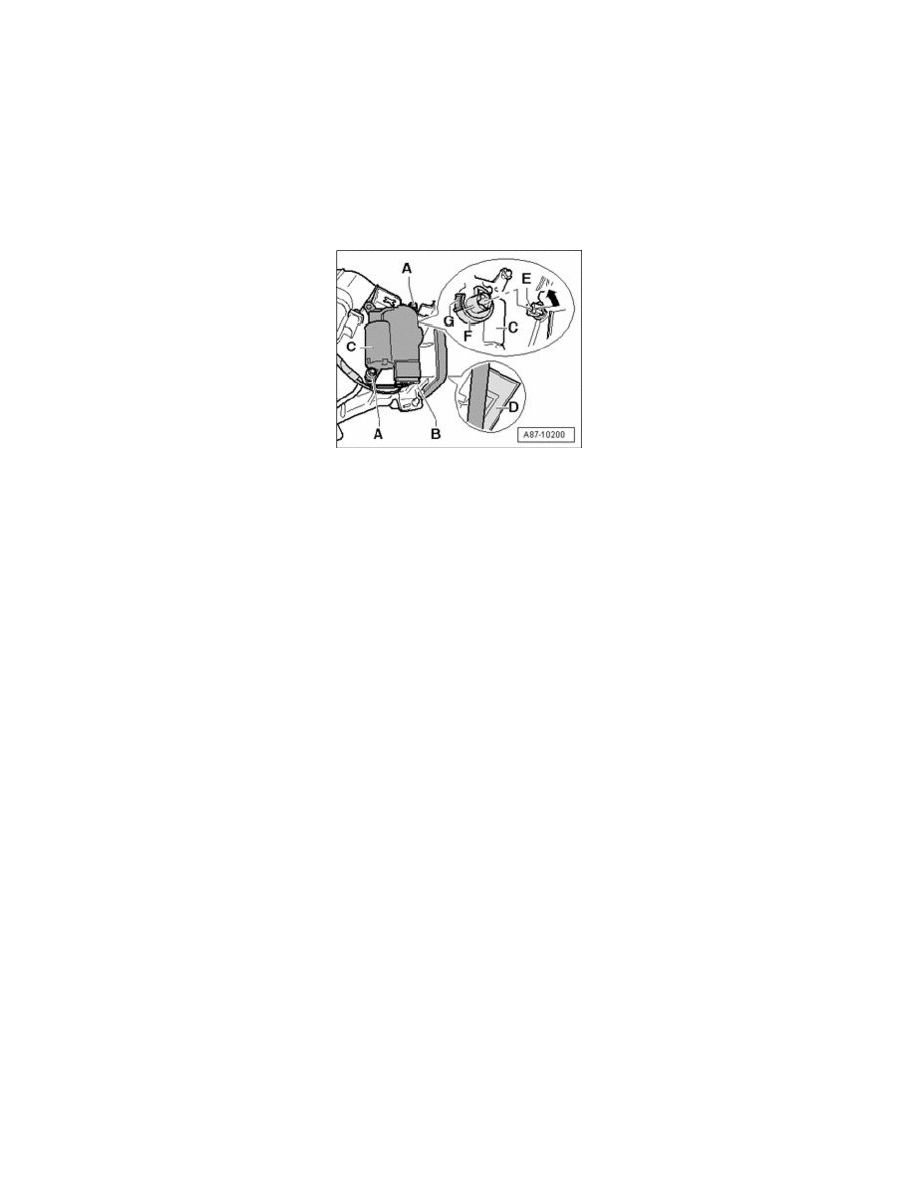

Remove bolts - A -.

-

Disconnect electrical connection from Right Rear Air Flap Motor V240 - B - and remove control motor - C -.

Installing

-

Check position of control motor shaft - F -, it must be located approximately in the position depicted (at stop - G -).

-

Insert control motor on to shaft - E - of flap - D -.

NOTE:
-

Control motor must be inserted only in the position possible without using force. If control motor can only be slid on with initial force, check
shaft of flap - E -, it may be twisted (flap - D - is not in the position "closed" depicted).

-

If motor shaft - F - is not in the position depicted (it can only be connected on to shaft in this position), connect terminals "5" and "6" of
control motor via a 5 A fuse to a 12 V battery e.g. using adapter lead (or an adapter lead from Connector Test Set VAG1594C). Rotate control
motor for as long until the shaft is located in the position depicted (control motor can be connected without initial force), the turning direction
can be reversed by swapping Plus and Minus.

-

Install the removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module J255 and of Rear A/C Control Head (Climatronic) E265 and erase
DTCs displayed if necessary. Vehicle Diagnosis, Testing and Information System VAS 5051 in "Guided Fault Finding" function.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system. Vehicle Diagnosis, Testing and Information
System VAS 5051 in "Guided Fault Finding" function.
