Air Door Actuator / Motor: Service and Repair
Right Rear Upper Body Vent Motor V316, Removing and Installing

Right Rear Upper Body Vent Motor V316, Removing And Installing

NOTE:  With Right Rear Upper Body Vent Position Sensor G472

Removing

-

Switch ignition off

-

Remove air outlet in rear center console.

-

Remove storage compartment in rear center console.

-

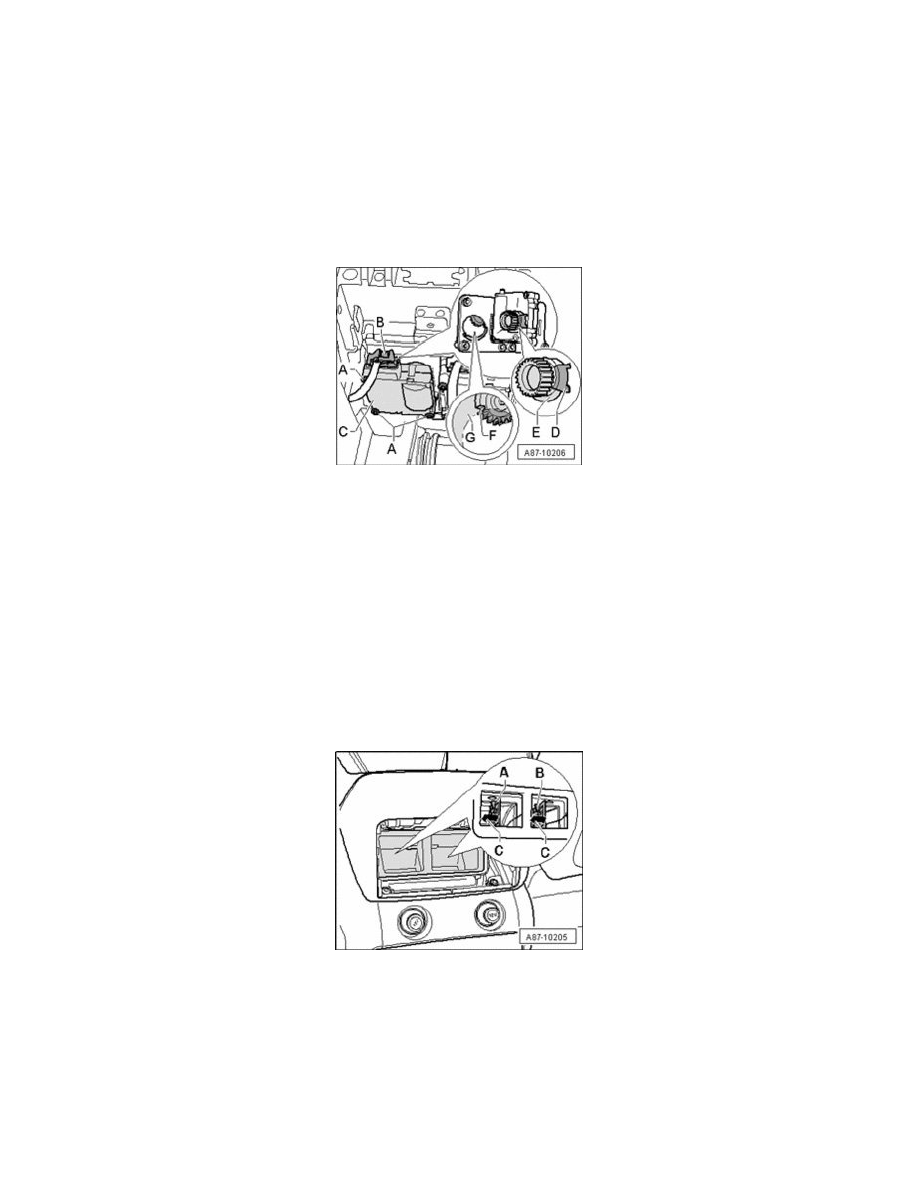

Remove bolts - A -.

NOTE:  Mark connector (e.g. as "right") before disconnecting from control motor due to a risk of interchange with connector on control motor for
left side.

-

Disconnect electrical connection from Right Rear Upper Body Vent Motor V316 - B - and remove control motor - C -.

Installing

-

Check position of toothed gear - E -, it must be located in the position depicted (at stop - D -).

NOTE:
-

If toothed gear stop on motor - E - is not in the position depicted, connect terminals 5 and 6 of control motor via a 5 A fuse to a 12 V battery
e.g. using adapter lead (or an adapter lead from Connector Test Set VAG1594C). Rotate control motor for only as long until toothed gear is
located in the position depicted, the turning direction can be reversed by swapping Plus and Minus.

-

If toothed gear stop on motor - E - is not at stop - D - in the position depicted, flap - B - must be closed (to close, rotate in direction of arrow -
C - until it reaches stop).

-

Reach into air duct above opening of removed vent in rear center console and set the flap - B - into a vertical position (completely open).
