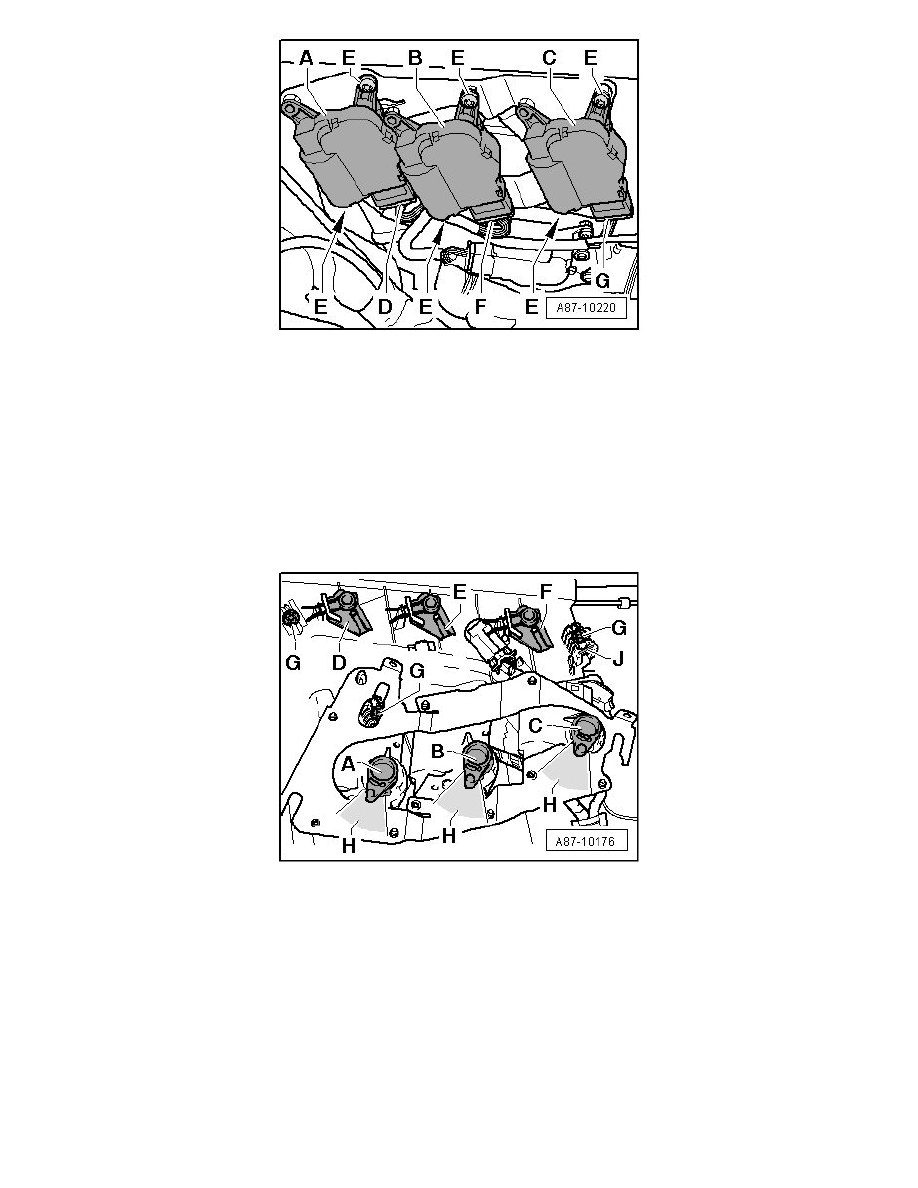

Disconnect connector - G - from motor - C  -.

‹› If necessary, mark the connectors (same version on all control motors) and control motors (different versions) if it is no longer desirable to remove

only one control motor.

‹› Left Center Vent Motor (V110) -  C - is present only on vehicles with a "Comfort" version A/C system.

Installing

-

Connect connector - G - to motor - C -.

-

Insert stud on lever of Left Center Vent Motor (V110) - C - into guiding groove of lever on center vent flap - F -.

‹› Position - H - shows the respective adjustment range of the control motors.

Remove control motor on retaining plate.

-

Install the removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module (J255) and erase DTCs displayed if necessary. => Vehicle Diagnosis,
Testing and Information System VAS 5051 in "Guided Fault Finding" function.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system.

Left Center Vent Motor (V110) - instrument panel installed, removing and installing

Removing

-

Remove retaining plate - D - with control motors (V107), (V299) and (V110) => [ Retaining plate with Defroster Flap Motor , Left Side Vent
