Motor and Left Center Vent Motor ] See: Retaining plate with Defroster Flap Motor , Left Side Vent Motor and Left Center Vent Motor.

-

Mark the control motors if necessary (versions vary).

-

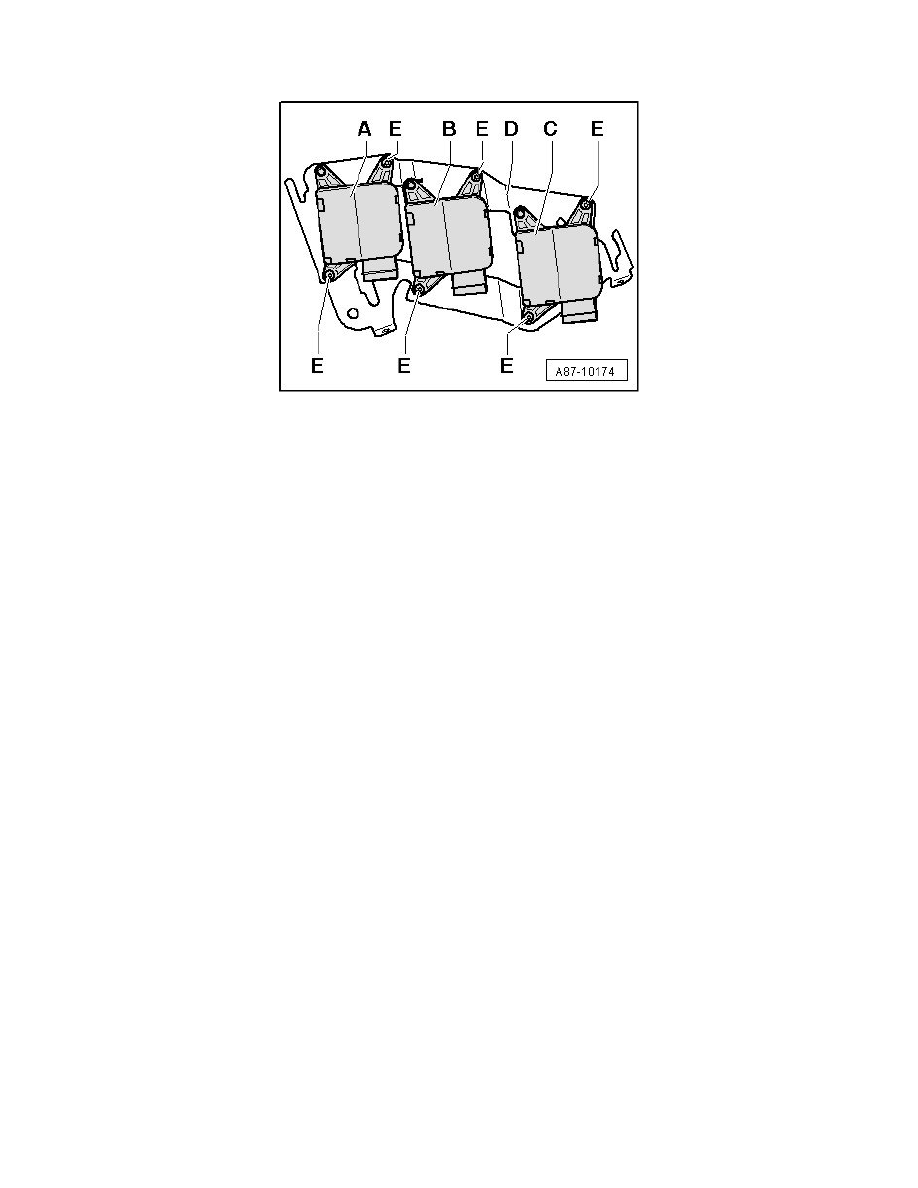

Remove bolts - E - from Left Center Vent Motor (V110) - C -, remove motor.

Installing

Remove control motor on retaining plate.

-

Install retaining plate - D - with control motors (V107), (V299) and (V110) => [ Retaining plate with Defroster Flap Motor , Left Side Vent Motor
and Left Center Vent Motor ] See: Retaining plate with Defroster Flap Motor , Left Side Vent Motor and Left Center Vent Motor.

‹› Check the lever position of the control motors before installing retaining plate, the retaining plate can only be installed correctly when it is located

in the service position => [ Retaining plate with Defroster Flap Motor , Left Side Vent Motor and Left Center Vent Motor ] See: Retaining plate
with Defroster Flap Motor , Left Side Vent Motor and Left Center Vent Motor.

-

Install the removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module (J255) and erase DTCs displayed if necessary.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system.
