Air Door Actuator / Motor: Service and Repair
Left Rear Air Flap Motor

Left Rear Air Flap Motor

‹› With Left Rear Air Flap Position Sensor (G389)

Removing

-

Switch ignition off

-

Bring rear heating & A/C unit into service position => [ Rear Heating and A/C Unit, Service Position ] See: Service and Repair/Removal and
Replacement/Rear Heating and A/C Unit, Service Position

-

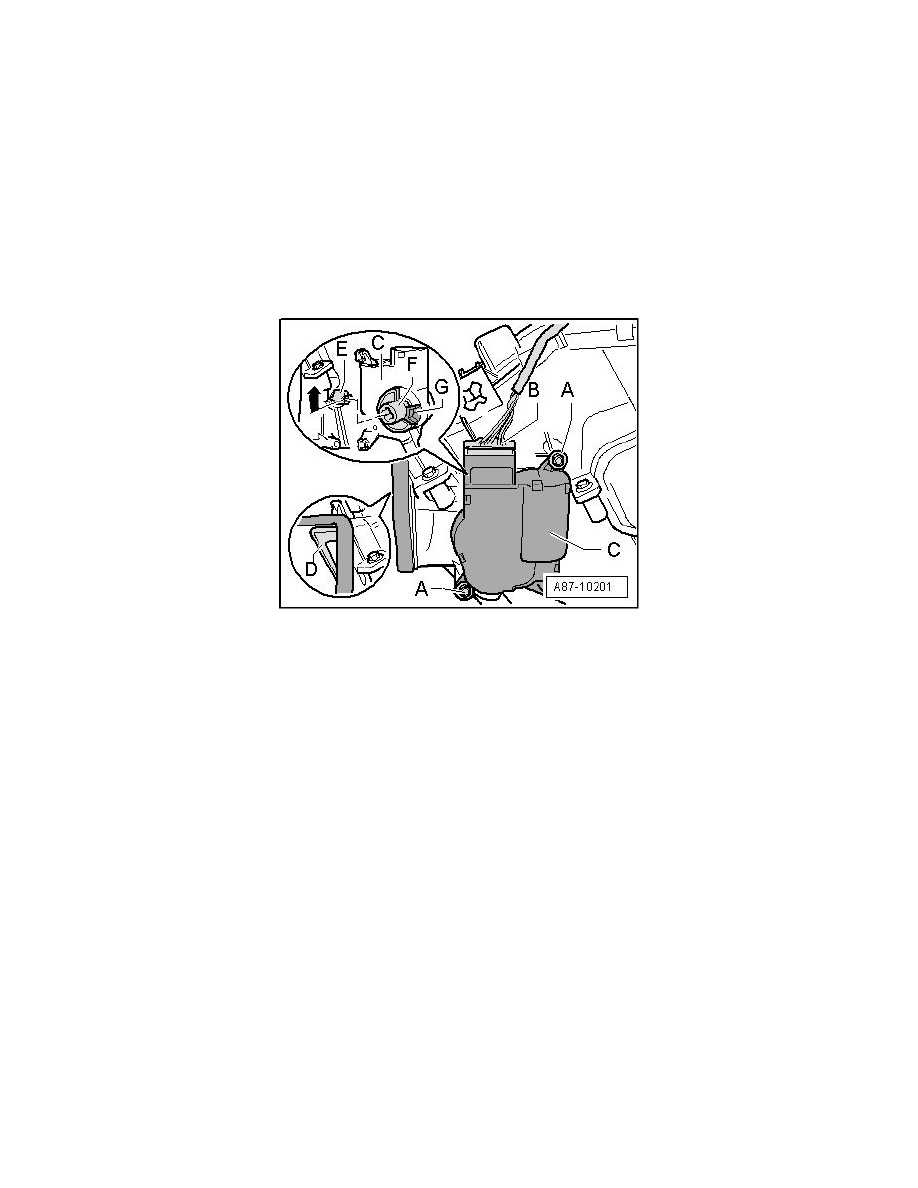

Remove bolts - A -.

-

Disconnect electrical connection from Left Rear Air Flap Motor (V239) - B - and remove control motor -  C -.

Installing

-

Check position of control motor shaft - F -, it must be located approximately in the position depicted (at stop - G -).

-

Insert control motor on to shaft - E - of flap -  D -.

‹› Control motor must be inserted only in the position possible without using force. If control motor can only be slid on with initial force, check shaft

of flap - E -, it may be twisted (flap - D - is not in the position "closed" depicted).

‹› If motor shaft - F - is not in the position depicted (it can only be connected on to shaft in this position), connect terminals " 5" and "6" of control

motor via a 5A fuse to a 12 V battery e.g. using adapter lead => [ Connecting Adapter Cable to Activate Control Motors ] See: Service and
Repair/Procedures/Connecting Adapter Cable to Activate Control Motors (or an adapter lead from connector test kit (V.A.G 1594/C)). Rotate
control motor for as long until the shaft is located in the position depicted (control motor can be connected without initial force), the turning
direction can be reversed by swapping Plus and Minus.

-

Install the removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module (J255) and of Rear A/C Control Head (Climatronic) (E265) and erase
DTCs displayed if necessary.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system.
