‹› If necessary, mark the connectors (same version on all control motors) and control motors (different versions) if it is no longer desirable to remove

only one control motor.

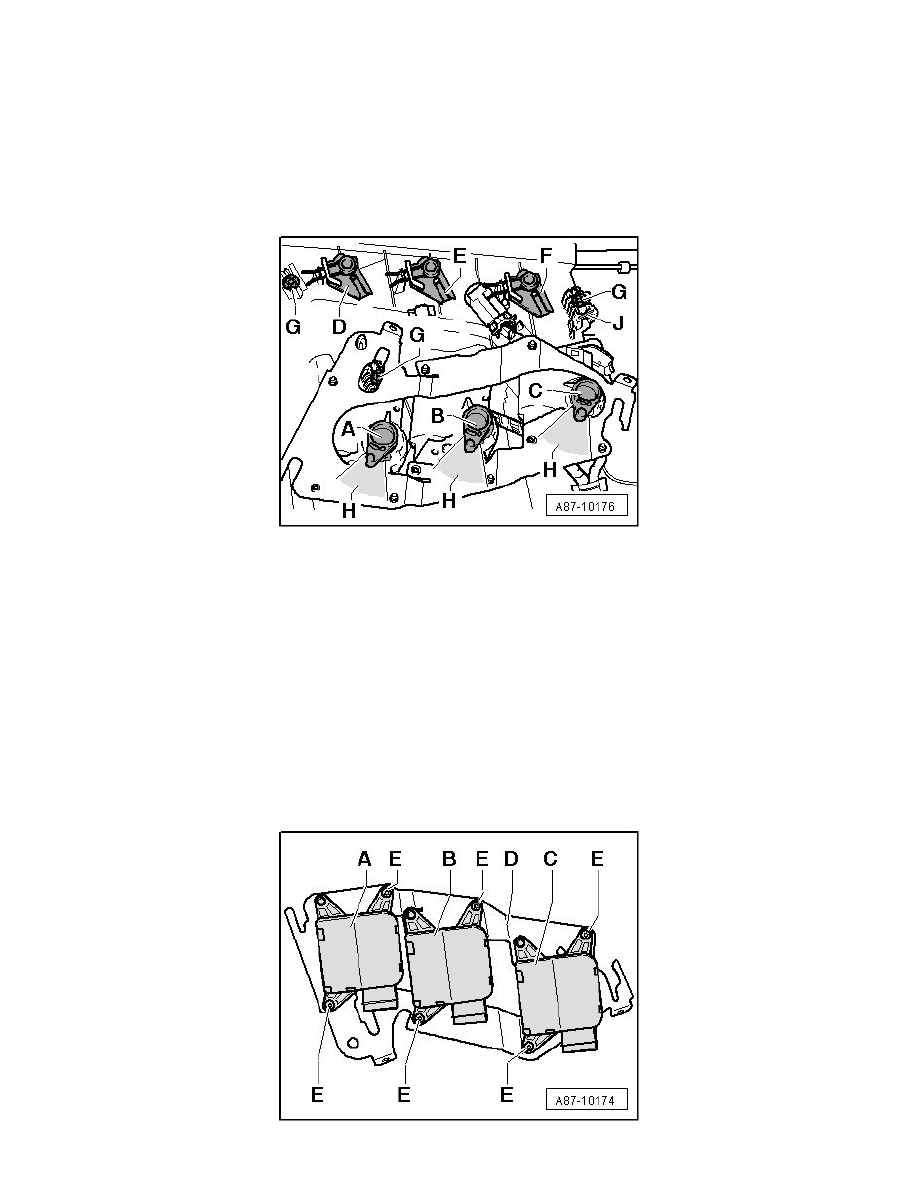

‹› Left Center Vent Motor (V110) -  C - is present only on vehicles with a "Comfort" version A/C system.

Installing

-

Connect connector - F - to motor - B -.

-

Insert stud on lever of Left Side Vent Motor (V299) - B - into guiding groove of lever on side vent flap - E -.

‹› Position - H - shows the respective adjustment range of the control motors.

Remove control motor on retaining plate.

-

Install the removed components again in reverse order.

-

Check DTC memory of front A/C control head Climatronic Control Module (J255) and erase DTCs displayed if necessary.

-

Perform basic setting (and output Diagnostic Test Mode (DTM) if necessary) on the A/C system.

Left Side Vent Motor (V299) - instrument panel installed, removing and installing

Removing

-

Remove retaining plate - D - with control motors (V107), (V299) (and (V110)) => [ Retaining plate with Defroster Flap Motor , Left Side Vent
Motor and Left Center Vent Motor ] See: Retaining plate with Defroster Flap Motor , Left Side Vent Motor and Left Center Vent Motor.
